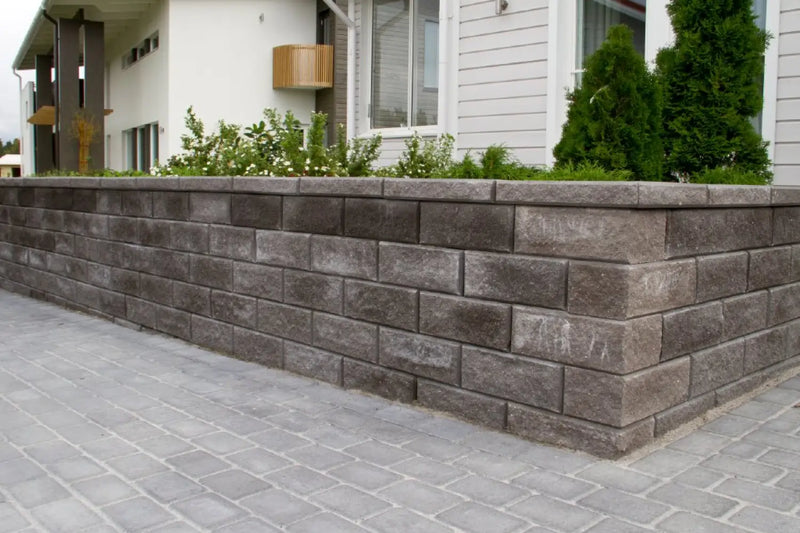

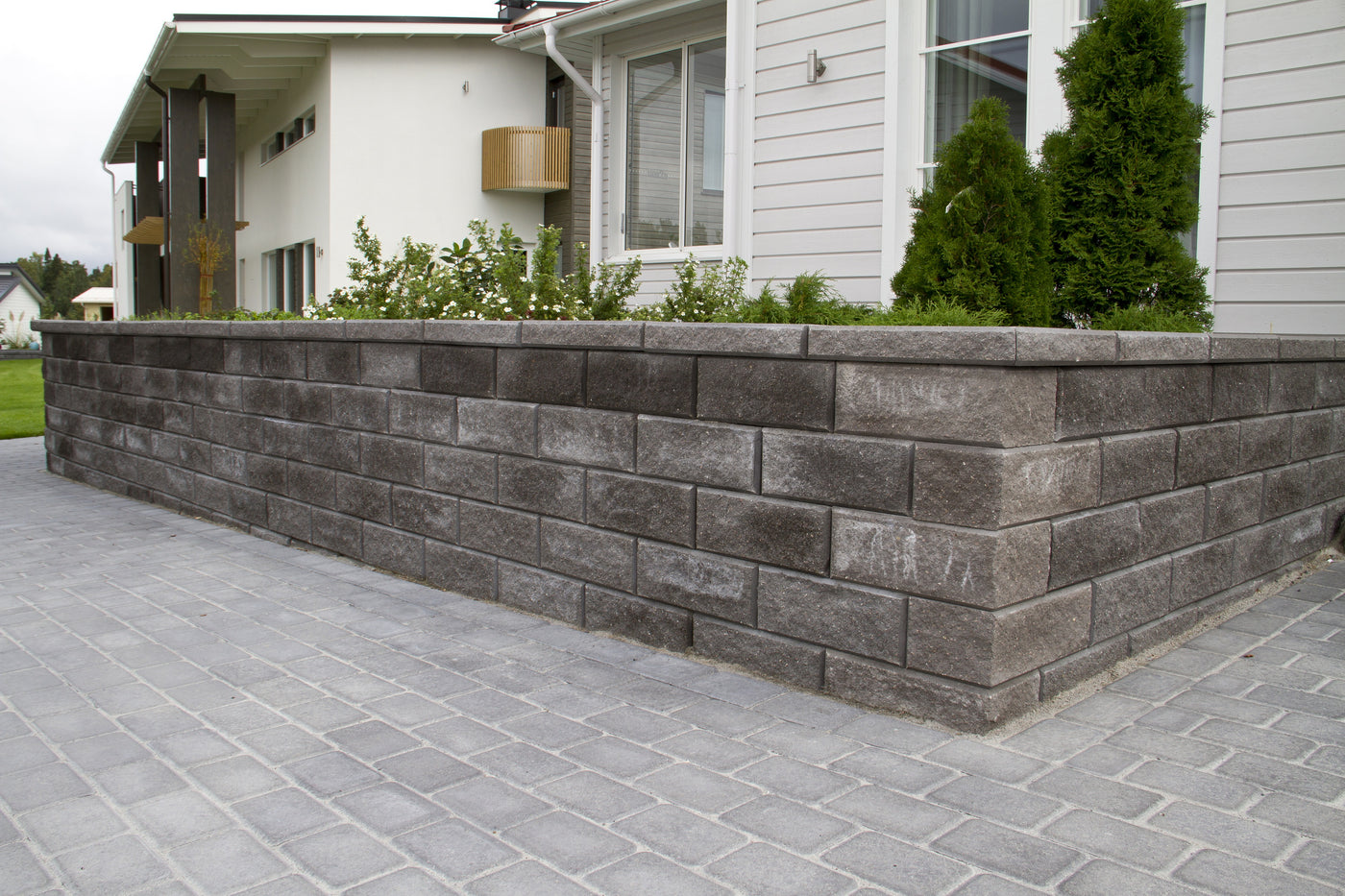

Benders Megawall Garden Grafitt støttemur ved bolig med belegningsstein

Megawall Garden Helblokk 40x20x15cm Grafitt

Name: Megawall Garden Helblokk 40x20x15cm Grafitt
Brand: Benders
Price: 99.0 NOK
Availability: InStock

Estimert leveringstid 3–6 virkedager

Produktvelger

Gjør klart produktvelgeren …

Dette tar vanligvis bare et øyeblikk.

Fortsett senere

Send eller kopier produktlenken

Betal trygt med

📘 Veiledning Megawall

Åpne hele veiledningen

Megawall Garden bygges loddrett. Denne veiledningen forklarer delene, grunnarbeidet, stablingen og forankringen med Connector og geonett. Du finner også fremgangsmåter for kurver, hjørner og avslutninger. Et skift er én rad med blokker.

Veiledningen gjelder Garden. Megawall Prosjekt er en annen utførelse, med 4° helling innover, og har en egen monteringsanvisning. Oppbyggingen og høydemålene for de to utførelsene skal ikke blandes.

1. Velg riktig mur og oppbygging

Benders beskriver Megawall Garden som en loddrett mur for høyder opptil cirka 1 meter. Den er laget for forankring med Connector og geonett av typen Tensar. Den loddrette utførelsen egner seg blant annet når en trapp skal inngå i muren, eller når muren skal ha skarpe eller avrundede hjørner.

Høyde og grunnforhold må vurderes sammen

For lave Garden-murer opptil cirka 60 cm er geonett som regel ikke nødvendig, ifølge Benders. Ved varierende eller vanskelige grunnforhold anbefaler Benders geonett. De oppgitte høydene må derfor leses sammen med grunnforholdene og eksemplene i veiledningen.

For høyere murer viser Benders til Megawall Prosjekt, som heller 4° innover. Garden-kilden omtaler Prosjekt for murer opptil 12 meter; dette er ikke en høydeangivelse for Garden. Ved vanskelige grunnforhold anbefaler Benders Prosjekt også til lave murer. Bruk den egne Prosjekt-anvisningen for denne utførelsen.

Benders presiserer at beskrivelsen gjelder faste grunnforhold og bare er veiledende. Geologiske variasjoner på tomten kan kreve ytterligere tekniske vurderinger. Informasjonen er kostnadsfri og skal ikke oppfattes som en detaljert konstruksjonstegning.

2. Blokker og tilbehør

Kilden viser Megawall Garden i grå og grafitt. Følgende mål er oppgitt i millimeter:

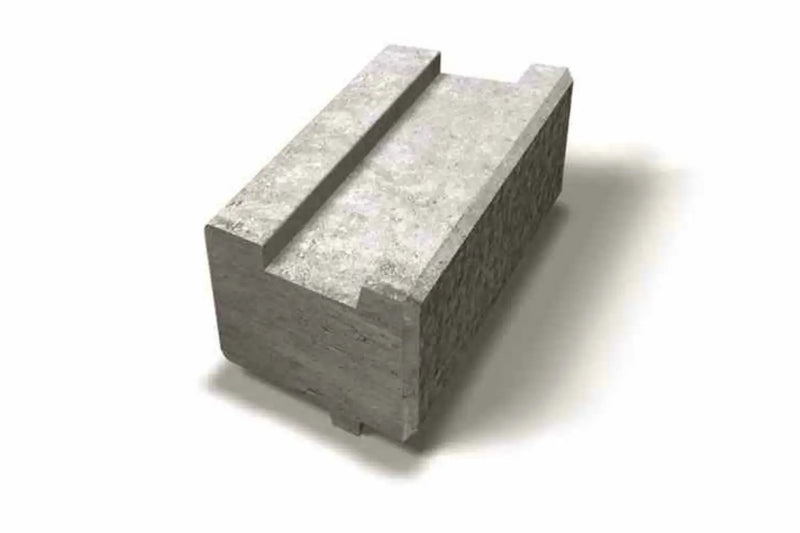

Normalblokk: 400 × 200 × 150 mm.

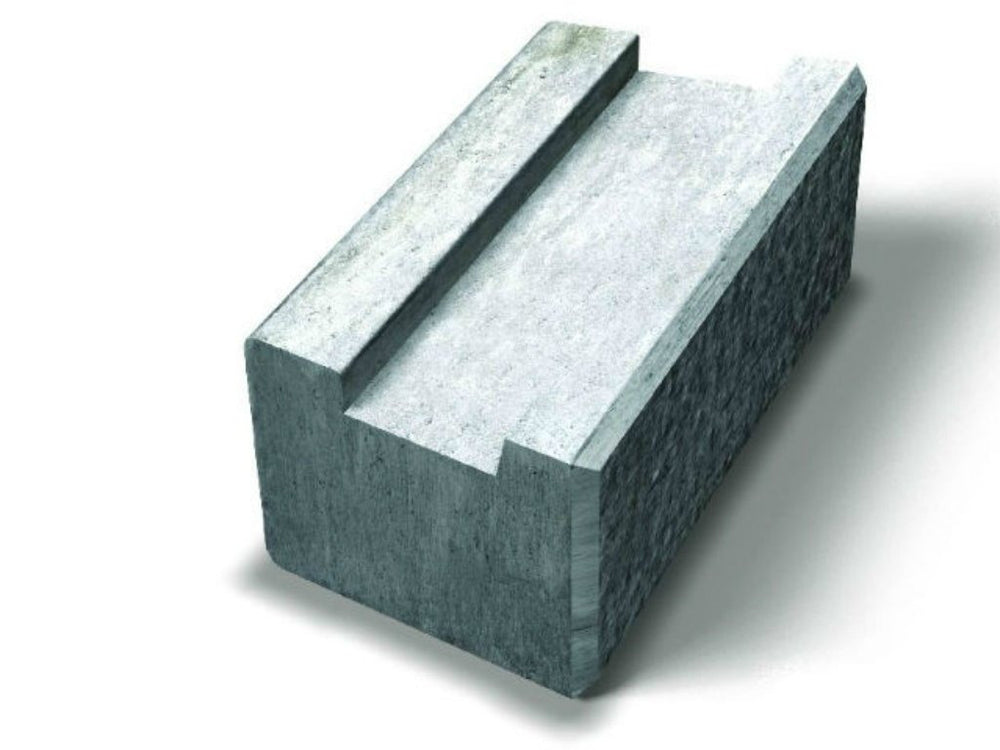

Såleblokk: 400 × 200 × 150 mm.

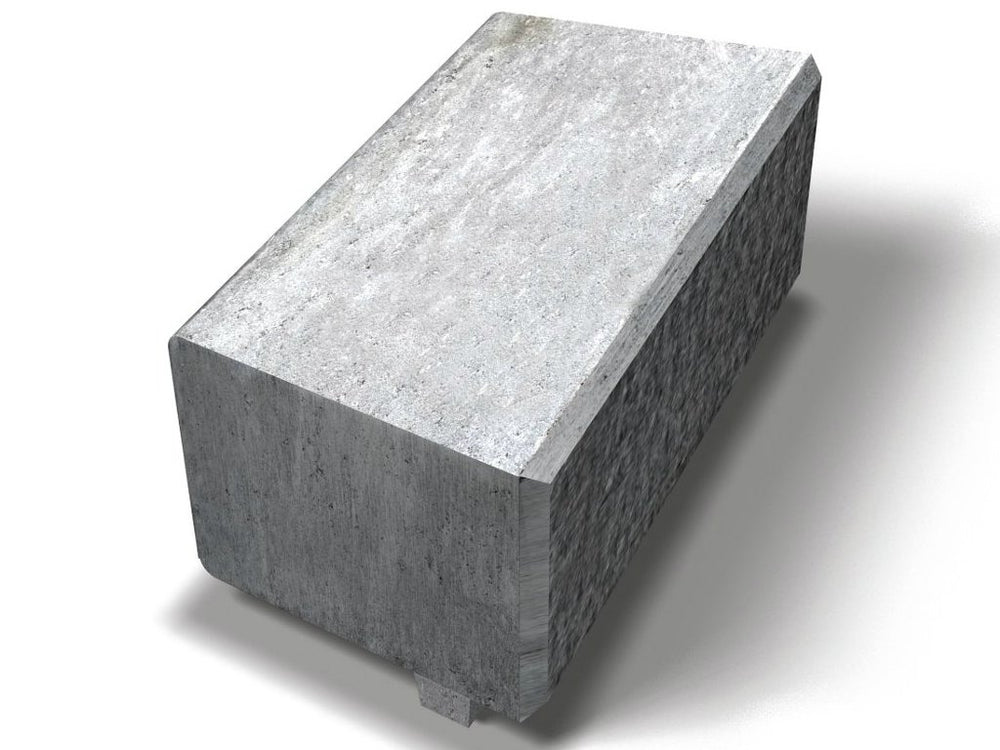

Toppblokk: 400 × 200 × 150 mm.

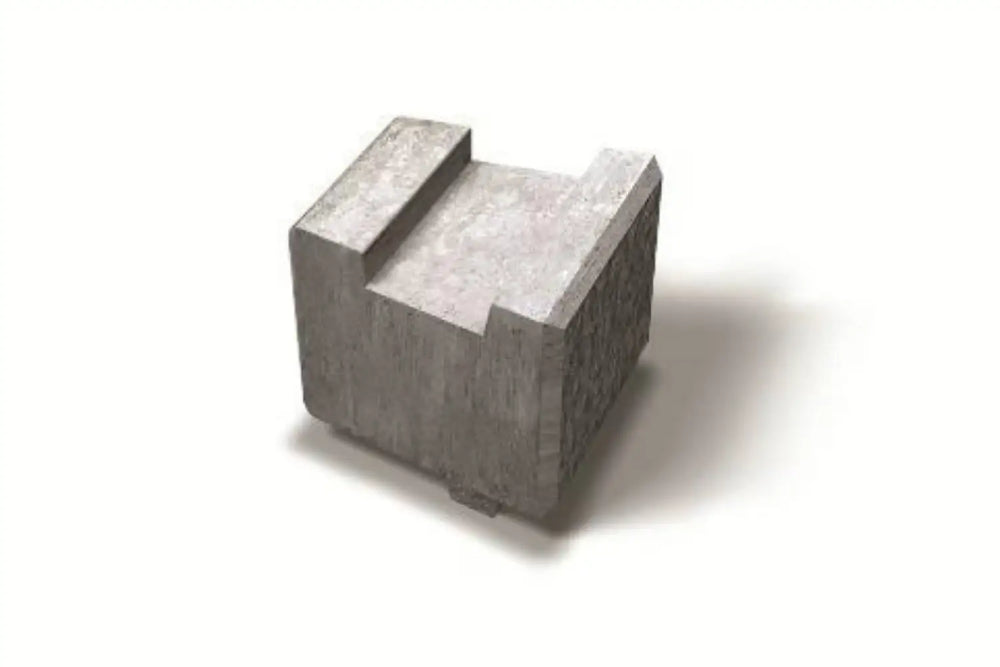

Normalblokk kurve: 200 × 200 × 150 mm.

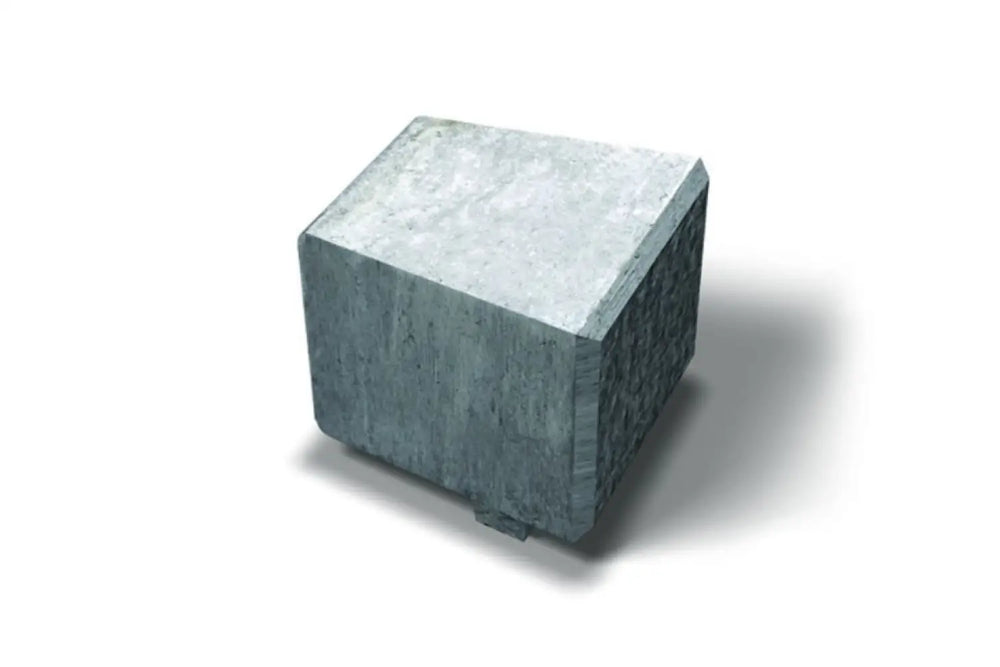

Toppblokk kurve: 200 × 200 × 150 mm.

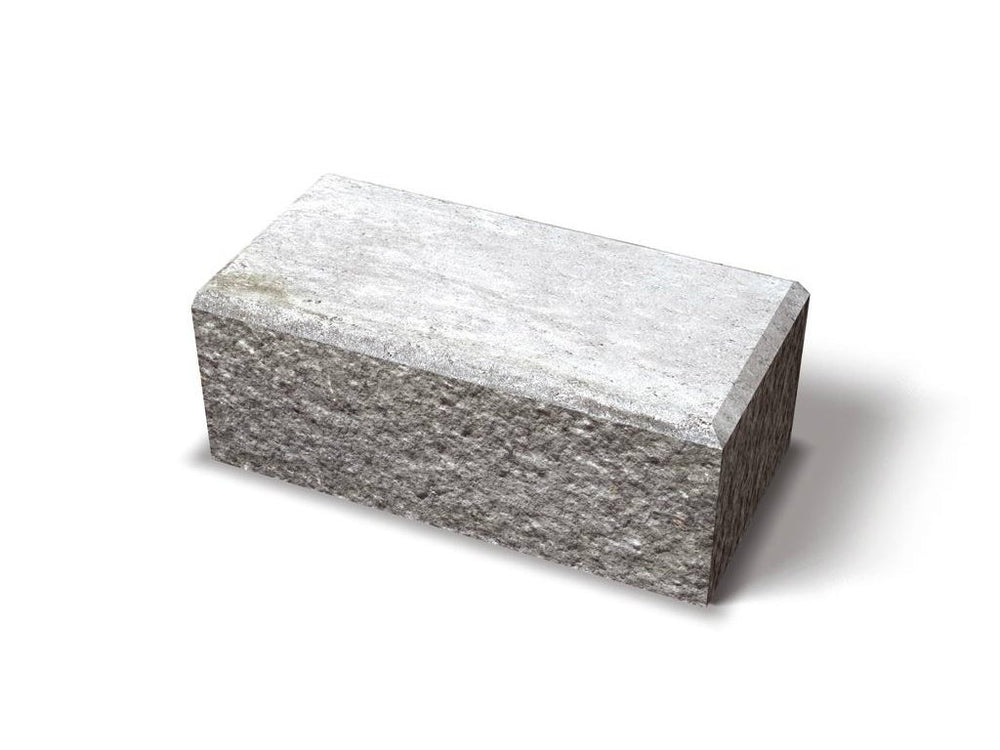

Hjørneblokk: 400 × 200 × 150 mm.

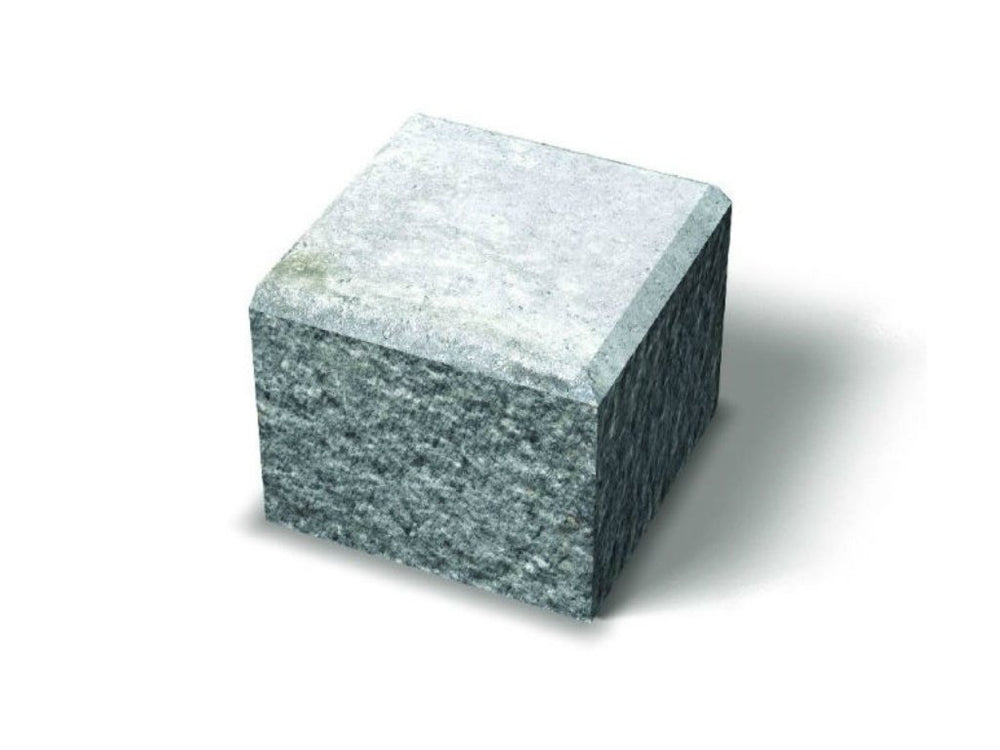

Avslutningsblokk, også omtalt som sluttblokk: 200 × 200 × 150 mm.

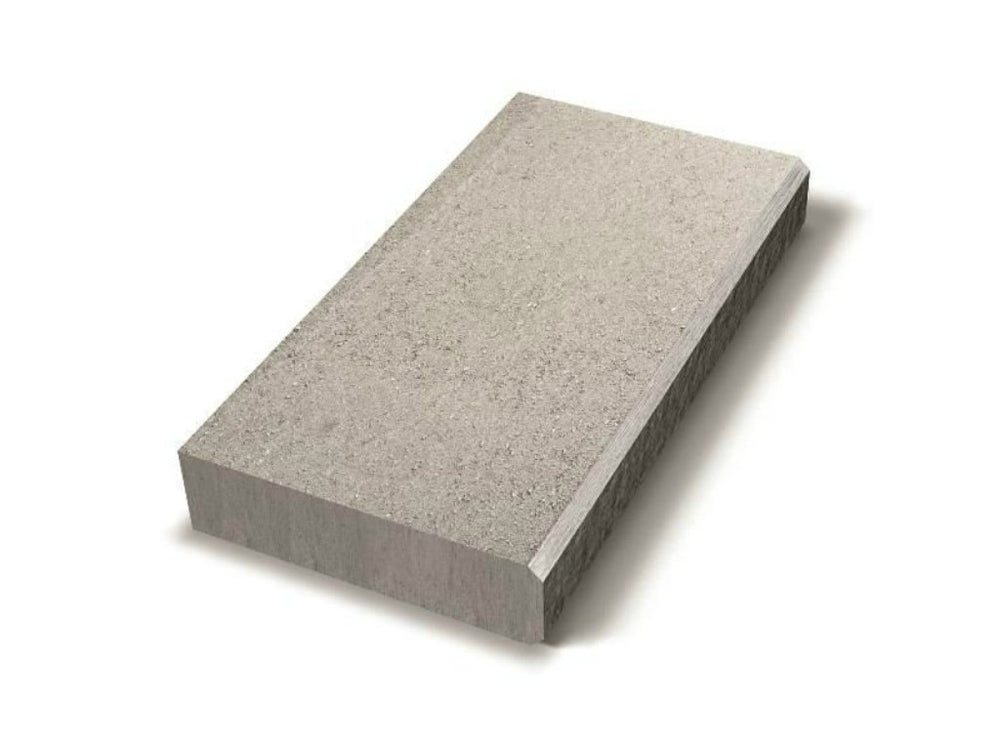

Megatekk toppstein: 500 × 260 × 70 mm.

Connector og geonett brukes sammen når muren skal forankres. Kurveblokken kan også brukes som halvblokk. Benders Betonglim eller tilsvarende brukes der anvisningen krever liming.

Megawall Garden normalblokk, såleblokk, toppblokk, kurveblokker, hjørneblokk, avslutningsblokk og Megatekk med mål, samt fargene grå og grafitt. — Blokker, toppstein og farger fra Benders' anvisning. Trykk på illustrasjonen for å se den større.

3. Grunnarbeid og første skift

Grav ut for sålen. Benders angir en renne som er cirka 30 cm dyp og 60 cm bred.
Legg fiberduk og bygg bærelaget. Fyll på et minst 20 cm tykt lag blandingsmasse 0–63 mm eller tilsvarende. Komprimer godt med platevibrator.
Avrett for første skift. Bruk et cirka 3 cm tykt lag finere grusmateriale, omtalt som subuss. Snittene viser dette som cirka 30 mm steinmel.
Plasser muren i riktig dybde. Omtrent 10 % av total murhøyde skal ligge under ferdig bakkenivå, ifølge arbeidsbeskrivelsen. Snittene nedenfor viser sine egne eksempelverdier for synlig og nedgravd høyde.
Legg første skift med Megawall Såleblokk. Kilden angir plassering cirka 20 cm fra sålens bakkant.
Fyll dreneringssjiktet. Bak muren angis singel 8–16 mm eller tilsvarende, med en bredde på minst 15 cm. Fyll også foran blokken opp til ønsket bakkenivå.
Led vannet bort. Når dreneringsrør skal brukes, plasseres det bak blokken med jevnt fall, slik at vannet ledes bort fra muren. Se plasseringen i snittene.

Hold det rent mellom skiftene. Børst eller kost bort løst materiale. Kontroller hvert skift med vater. Benders angir at blokkene skal ligge vannrett eller helle litt innover mot skråningen. Spenn et snøre langs blokkenes bakkant for å holde en rett linje ved loddrette murer.

4. Forband, tilbakefylling og komprimering

Legg normalblokkene i halvforband. Forskyv neste skift en halv blokk. Megawall Kurveblokk kan brukes som halvblokk.
Kontroller forbandet underveis. Bruk en mal eller meterstokk med jevne mellomrom, slik at forskyvningen mellom blokkene ikke glir ut.
Fyll etter når andre skift er lagt. Fortsett med dreneringsmateriale og bakfyll, som pakkes for hånd.
Komprimer forsiktig. Benders angir en lett vibroplate på 80–125 kg. Ikke kjør nærmere muren enn cirka 60 cm.
Skill jord fra massene under. Hvis øverste skift fylles med jord, legges fiberduk nærmest murblokken og videre ut over dreneringsmaterialet og bakfyllingen. Det motvirker materialvandring og misfarging av muren.

Ulik materialangivelse i originalen

Trinn 2 og snittene angir singel 8–16 mm som dreneringssjikt. I trinn 3 skriver Benders samtidig at dreneringssjiktet fylles med samme materiale som sålen, som i trinn 1 er angitt som 0–63 mm. Disse formuleringene er ikke entydige. Avklar materialvalget med Benders dersom du skal bruke denne delen av arbeidsbeskrivelsen.

5. Connector og geonett

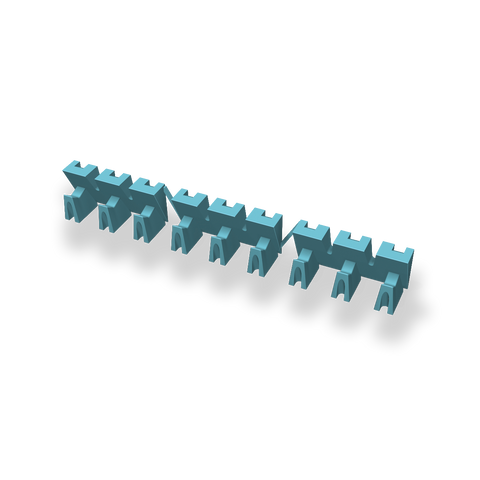

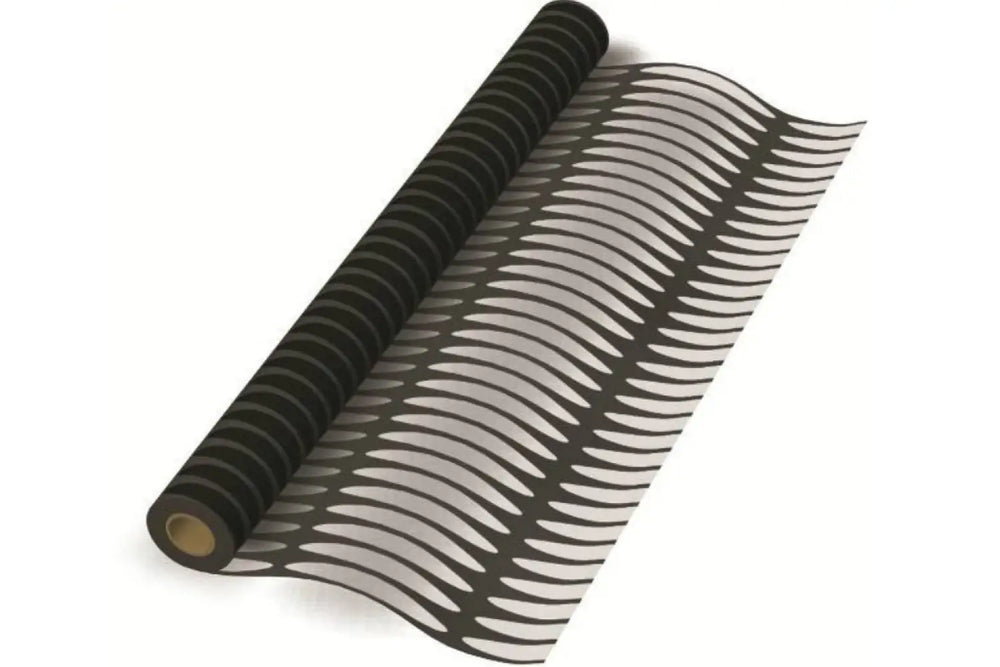

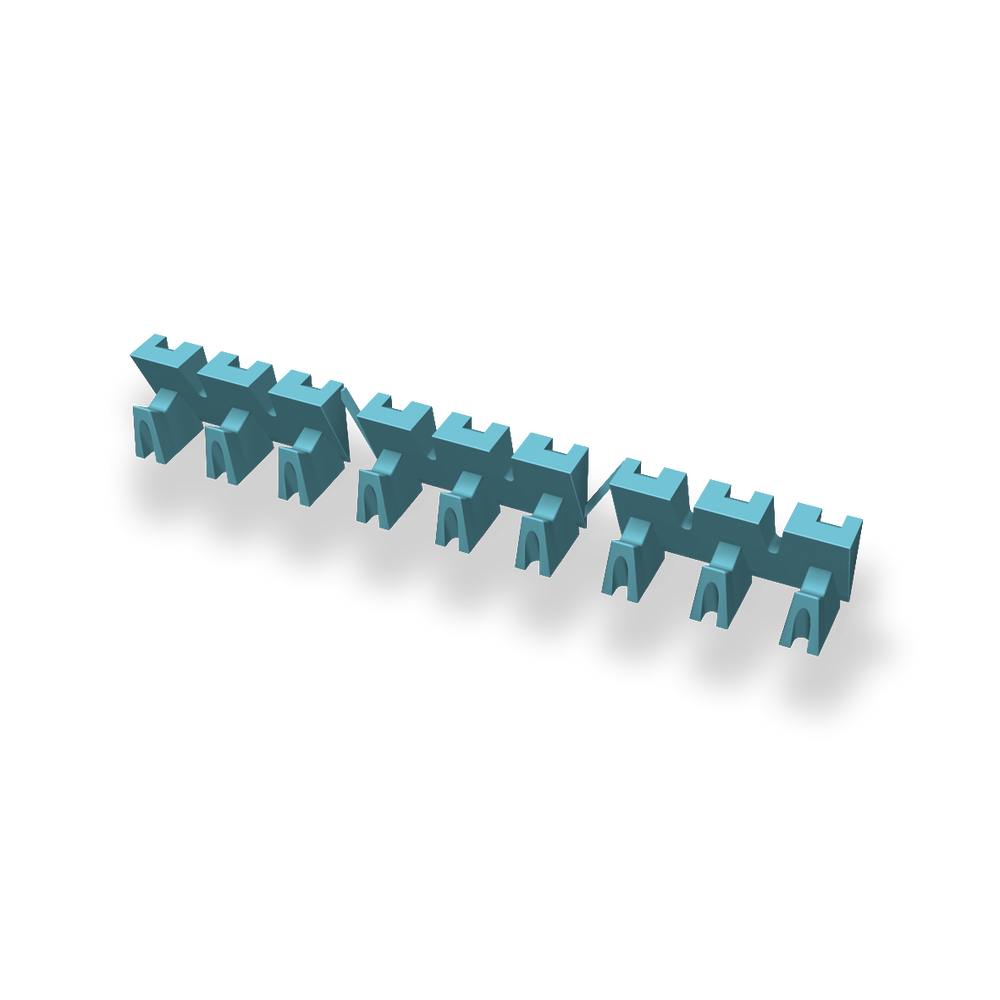

Connector låser geonettet til Megawall-blokken. Når muren bygges med denne forankringen, skal første nett alltid plasseres mellom første og andre skift.

Legg geonettet på muren. Monter én Connector per blokk, slik bilde 3 og 4 viser.
Klipp nettet som vist i bilde 5. Illustrasjonen angir cirka 85 mm ved klippelinjen. Bruk hele detaljtegningen for å se hvilken del av nettet målet gjelder.
Strekk geonettet godt. Fyll på med materiale slik at nettet holdes stramt.
Fortsett til neste nettnivå. Legg videre blokkskift og følg nettplasseringen i snittet med geonett. Fyll på og komprimer massene fortløpende.

Bilde 3–5: Connector fester geonettet til Megawall-blokken. Snittene viser not og fjær mellom skiftene, og klippedetaljen viser cirka 85 mm ved geonettets klippelinje. — Bilde 3–5. Connector og geonett, plasseringen ved not og fjær, og klipping av nettet. Målet cirka 85 mm gjelder klippedetaljen nederst.

6. To eksempler på murens oppbygging

Snittene viser forskjellige oppbygginger og skal leses hver for seg. Garden står loddrett med 0° helling. Synlig høyde over bakken og høyde under bakken er angitt separat.

Bilde 1: Mur opptil 0,60 m

Illustrasjonen viser 0,60 m over bakken og 0,15 m under bakken. Den viser ikke geonett.

Blokkdybde: 0,20 m.
Dreneringssjikt: 0,25 m bredt, med singel 8–16 mm.
Komprimert pukk: 0,25 m bredt sjikt, angitt som drenspukk 24–63 mm.
Bærelag av komprimert blandingsmasse 0–63 mm og cirka 30 mm steinmel under såleblokken.
Dreneringsrør bak nederste blokk, fiberduk mot massene og eventuell jord øverst.
Normalblokker over såleblokken og toppblokk som avslutning.

Bilde 1: Loddrett Garden-mur med 0,60 m synlig høyde og 0,15 m nedgravd høyde, med mål og materialer for grunnarbeid og drenering. — Bilde 1. Benders' eksempel på en lav Garden-mur, med egne mål for dreneringssjikt og pukk.

Bilde 2: Garden med Connector og geonett

Snittet viser geonett mellom første og andre skift og et ytterligere nettlag høyere i muren. Følgende mål er påført tegningen:

Høyde over bakken: 1,05 m. Høyde under bakken: 0,15 m.
Blokkdybde: 0,20 m.
Dreneringssjikt: 0,30 m bredt, med singel 8–16 mm.
Komprimert pukk: 1,40 m bredt sjikt, med pukk 24–63 mm.
Geonett: tegningen angir 1,20 m.
Bærelag av komprimert blandingsmasse 0–63 mm og cirka 30 mm steinmel under såleblokken.
Dreneringsrør, fiberduk mot bakfyllingen og eventuell jord øverst.

Merk høydeangivelsen i kilden: Benders kaller bilde 2 et snitt for Garden «opp til 1 m», mens målpilen i selve tegningen er 1,05 m over bakken. Begge opplysningene er beholdt her. Illustrasjonen skal ikke brukes til å utvide anbefalingen om Garden opptil cirka 1 meter uten avklaring.

Bilde 2: Garden-snitt med to geonettlag. Tegningen har målpiler på 1,05 m over bakken, 0,15 m under bakken og geonett 1,20 m. — Bilde 2. Benders' Garden-snitt med geonett. Behold snittets mål og materiallag samlet; de er forskjellige fra bilde 1.

7. Kurver og forbrukstabell

Kurver med normalblokker

For kurver med normalblokker viser Benders en minste anbefalt radius på cirka 2,8 m for innvendig kurve og cirka 2,3 m for utvendig kurve.

Skarpere kurver med Megawall Kurveblokk

Kurveblokken brukes til skarpere kurver og som halvblokk. Den finnes som normalblokk og toppblokk, begge med mål 200 × 200 × 150 mm. Delen kan brukes til både Garden og Prosjekt, men skal justeres etter helningen og linjen til den muren som bygges. For Garden følger du den loddrette utførelsen.

Lim kurveblokkene til underliggende skift. Bruk Benders Betonglim eller tilsvarende.
Hold nettlagene på samme nivå som resten av muren. Hvis muren bygges med geonett og Connector, skal disse også kobles til kurveblokkene. Klipp og tilpass geonettet etter murens radius, og monter Connectorene sammenhengende i kurveblokkene.
Bevar forbandet. Tilpass lengden på to Megawall Normalblokker i annethvert skift, slik at de loddrette fugene kommer i forband. Følg eksemplene i bilde 6.
Avslutt med limt toppblokk. Bruk Megawall Toppblokk og Benders Betonglim.

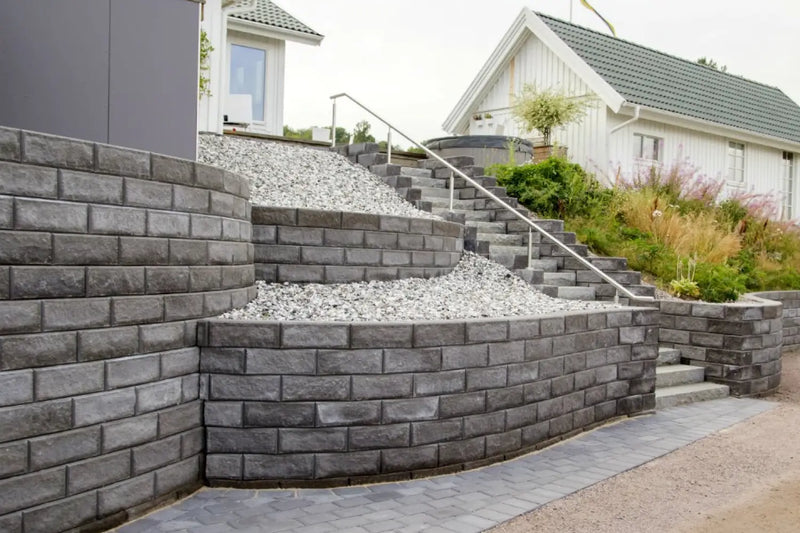

Kurveblokkene kan også brukes til sirkler, blomsterbed og mindre støttemurer.

To eksempler med radius 900 mm

45° kurve: Benders viser fire kurveblokker i første skift. De forskyves med en halv kurveblokk i hvert skift.
90° kurve: Benders viser sju kurveblokker i første skift, også forskjøvet med en halv kurveblokk i hvert skift.

Bilde 6: Skift 1 og 2 for 45° og 90° kurver med R900. Tegningene viser forskyvningen mellom skiftene og et mål merket 373. — Bilde 6. Eksempler på 45° og 90° kurver med radius 900 mm. Se plasseringen av hele og tilpassede blokker i begge skift.

På smale skjermer kan du sveipe sidelengs i tabellen for å se alle radiusene.

Megawall Kurveblokk: Benders' forbrukstabell
Radius og vinkel	Ca. radius 900 mm	Ca. radius 1 500 mm	Ca. radius 2 000 mm	Ca. radius 2 500 mm	Ca. radius 3 000 mm
Vinkelendring per blokk	Ca. 13°	Ca. 7,5°	Ca. 5,6°	Ca. 4,5°	Ca. 4°
Antall blokker ved 30° vinkel	3 stk.	4 stk.	5 stk.	6 stk.	8 stk.
Antall blokker ved 45° vinkel	4 stk.	6 stk.	8 stk.	10 stk.	12 stk.
Antall blokker ved 60° vinkel	5 stk.	8 stk.	11 stk.	13 stk.	16 stk.
Antall blokker ved 90° vinkel	7 stk.	12 stk.	16 stk.	20 stk.	24 stk.

Tabellen oppgir radius, ikke diameter. Raden for 45° viser til eksempel 1 i bilde 6, og raden for 90° til eksempel 2. Antallene er beholdt slik de står i Benders' tabell.

Ved kapping av blokker: Bruk beskyttelsesbriller, hørselsvern og støvmaske, slik Benders angir.

8. Hjørner, nedtrapping og portstolper

Utvendig hjørne på 90°

Bruk Megawall Hjørneblokk og legg skiftene i forband med normalblokker. Slå bort halve fjæren på normalblokkene som vist i bilde 8. Hjørneblokkene skal alltid limes med Benders Betonglim eller tilsvarende.

Bilde 8: Utvendig 90° hjørne med såleblokker, normalblokker, hjørneblokker og toppblokker i forband. — Bilde 8. Oppbygging av utvendig 90° hjørne.

Innvendig hjørne på 90°

Bruk Megawall Normalblokk og slå bort halve fjæren, som vist i bilde 9. Også det innvendige hjørnet skal limes med Benders Betonglim eller tilsvarende.

Bilde 9: Innvendig 90° hjørne med normalblokker i forband over såleblokkene. — Bilde 9. Innvendig 90° hjørne bygges med normalblokker.

Trinnvis nedtrapping, opptrapping og portstolper

Hjørneblokken brukes også når muren trappes opp eller ned. Benders beskriver dessuten portstolper av hjørneblokker med bredde 60 cm og høyde opptil 2,5 m. Denne høydeopplysningen gjelder portstolpen, ikke en Garden-støttemur. Kravet om liming av hjørneblokkene gjelder også her.

9. Avslutninger og toppstein

Rett avslutning

Megawall Sluttblokk brukes blant annet til en rett avslutning av muren. Lim sluttblokken fast.

Toppblokk og Megatekk

Avslutt muren med Megawall Toppblokk, som limes med Benders Betonglim. Som ekstra tilbehør beskriver kilden Megatekk Patina toppstein, 500 × 260 × 70 mm. Den har bruddutseende og fas på sidene som muren, og en patinert topp. Megatekk skal også limes fast med Benders Betonglim.

Bilde 10: Megatekk Patina toppstein, 500 × 260 × 70 mm, med bruddflate på siden og patinert overflate. — Bilde 10. Megatekk Patina toppstein fra Benders' anvisning.

10. Kilde og original veiledning

Basert på Benders' Monteringsanvisning Megawall Garden, artikkelgruppe 2561, norsk utgave 2016-10, side 1–6. Tekst, tabell og illustrasjoner er kontrollert mot kildefilen 25.09.2026. Teksten er organisert og språklig bearbeidet; mål, forutsetninger og tabellverdier kommer fra Benders.

Åpne Benders' originale monteringsveiledning for Megawall Garden som PDF

Åpne hele veiledningen

Megawall Prosjekt bygger en mur som heller 4° bakover. Blokkene forskyves cirka 10 mm innover for hvert skift. Et skift er én rad med blokker. Veiledningen gjelder både grå og grafitt og forklarer grunnarbeid, stabling, geonett, kurver og hjørner.

Megawall Garden bygger loddrett og har en egen veiledning. Følg veiledningen for murtypen du faktisk skal bygge, også når du velger en annen murtype i beregneren enn den som står i produktnavnet.

1. Før du begynner

Prosjekt-systemet er laget for forankring med Connector og geonett fra Tensar. Det kan brukes til både rette og buede støttemurer. Planlegg plass til murens helning og til drenering og tilbakefylling bak muren.

Høyde og grunnforhold avgjør løsningen

Benders angir at lave Prosjekt-murer opptil 0,8 m som regel ikke trenger forankring med geonett. Ved varierende eller vanskelige grunnforhold anbefaler Benders geonett. Dette er en betinget opplysning, ikke en generell godkjenning av alle murer under 0,8 m.

For mur over 2 m skal det lages en individuell utregning. Kilden omtaler et system som kan bygges opptil 12 m, men denne anvisningens snitt og standardbeskrivelse gjelder bare opptil 2 m.

Anvisningen forutsetter faste grunnforhold og er veiledende. Geologiske variasjoner på tomten kan kreve ytterligere tekniske hensyn. Benders beskriver informasjonen som kostnadsfri hjelp, ikke som en detaljert konstruksjonstegning.

2. Blokker og tilbehør

Bruk delene som hører til murtypen og oppbyggingen. Benders viser følgende deler og mål i millimeter:

Normalblokk: 400 × 200 × 150 mm.
Såleblokk: 400 × 200 × 150 mm, til første skift.
Toppblokk: 400 × 200 × 150 mm.
Normalblokk Kurve: 200 × 200 × 150 mm.
Toppblokk Kurve: 200 × 200 × 150 mm.
Hjørneblokk: 400 × 200 × 150 mm.
Sluttblokk: 200 × 200 × 150 mm, også omtalt som avslutningsblokk.
Megatekk: toppstein som ekstra tilbehør.
Connector og geonett: forankrer blokkene i den armerte tilbakefyllingen.
Betonglim: til kurveblokker, hjørner, avslutninger og toppblokker som beskrevet nedenfor. Benders angir Benders Betonglim eller tilsvarende.

Megawall normalblokk, såleblokk, toppblokk, normal- og toppblokk for kurve, hjørneblokk, sluttblokk og Megatekk, med mål fra Benders. — Blokker og toppstein fra Benders' Prosjekt-veiledning. Målene er også gjengitt i listen over. Trykk på illustrasjonene i veiledningen for å se dem større.

3. Grunnarbeid og første skift

Grav ut til sålen. Benders beskriver en renne som er cirka 30 cm dyp og 60 cm bred. Legg fiberduk i bunnen. Dette er rennen til murens såle; nødvendig plass til tilbakefylling og geonett kommer frem av snittene lenger ned.
Bygg et komprimert bærelag. Fyll minst 20 cm blandingsmasse 0–63 mm eller tilsvarende. Komprimer godt med platevibrator.
Lag settelaget. Jevn av med cirka 3 cm finere grusmateriale, steinmel. Snittet for den lavere muren viser steinmel 0–8 mm.
Legg den nedre delen av muren under bakken. Benders angir cirka 10 % av total murhøyde under ferdig bakkenivå, alternativt en halv blokk under bakkenivå. De to snittene nedenfor har egne mål for nedgravd del.
Tilpass fundamentet ved høyde over 1,5 m. Første skift skal da settes i cirka 10 cm jordfuktig betong, eller det skal brukes sålebjelke. Dette legges på en godt komprimert såle av blandingsmasse 0–63 mm.
Sett ut såleblokkene. Legg første skift Megawall Såleblokk cirka 20 cm fra sålens bakkant. Kontroller at blokkene ligger i vater.
Fyll dreneringssjiktet. Legg singel 8–16 mm eller tilsvarende bak muren. Bredden skal være 0,15 × murens høyde, men minst 15 cm. Fyll også foran blokkene opp til ønsket bakkenivå.
Led drensvann bort. Der dreneringsrør skal brukes, plasseres røret rett bak blokkene med jevnt fall, slik at vannet ledes bort fra muren.

Hold det rent mellom skiftene. Sop av blokkene med børste eller kost før neste skift legges.

4. Forband, tilbakefylling og komprimering

Legg Prosjekt normalblokker i halvforband. Fugene forskyves en halv blokk mellom skiftene. Megawall Kurveblokk kan brukes som halvblokk.
Trekk blokkene frem. Dra dem mot murens front slik at not og fjær får full kontakt. Kontroller forbandet med mal eller meterstokk, slik at fugene ikke forskyves feil underveis.
Fullfør andre skift og fyll videre bak muren. Fyll dreneringsmateriale og tilbakefyllingsmasser fortløpende. Som tilbakefylling angir Benders pukk 24–63 mm eller tilsvarende.
Komprimer etter hvert. Bruk en lett vibroplate på 80–125 kg. Kjør forsiktig og ikke nærmere muren enn 60 cm. For murer over 2 m angir kilden at tyngre vibroplate kan brukes cirka 1,5 m fra muren; slike murer krever også individuell utregning.
Avslutt tilbakefyllingen med fiberduk. Ved jord i det øverste skiftet legges fiberduk inntil blokkene og ut over dreneringsmaterialet og tilbakefyllingen. Dette hindrer materialvandring og misfarging av muren.

5. Connector og geonett

Geonettet legges i de nivåene og lengdene som gjelder for oppbyggingen. Se de to snittene i neste avsnitt. Benders skiller mellom disse høydene:

Mur opptil 1,5 m: monter én Connector per blokk i skiftene med geonett.
Mur over 1,5 m og opptil 2 m: monter Connectorene sammenhengende, tett inntil hverandre.
Mur over 2 m: det skal lages en individuell utregning.

Legg alltid første nett mellom første og andre skift. Nettet legges på muren og festes med Connector. Antall Connectorer følger høydekravet over.
Klipp og tilpass nettet som vist i illustrasjonen. Benders viser cirka 85 mm ved tilpasningen av nettet. Se også hvordan Connector, not og fjær låses sammen.
Strekk nettet godt. Fyll på masser slik at nettet holdes stramt.
Fortsett opp til neste nettnivå. Følg snittet for den aktuelle oppbyggingen, og fyll og komprimer massene kontinuerlig underveis.

Benders' tegninger av geonett festet med Connector i Megawall, sammenføyningen mellom not og fjær, og tilpasning av nettet med cirka 85 mm markert. — Connector og geonett, med detalj av not og fjær og klipping av nettet. Illustrasjonene tilsvarer bilde 3, 4 og 5 på side 4 i originalen. Kravet til antall Connectorer avhenger av murhøyden.

6. Snitt og mål for oppbyggingen

Skill mellom høyden over og under bakken. Den nedgravde delen kommer i tillegg til høyden over bakken i disse tegningene. Snittene viser to bestemte oppbygginger og er ikke en generell dimensjonering for alle tomter.

Snitt for mur opptil 1,5 m

Benders' første snitt viser 1,50 m over bakken og 0,15 m under bakken. Muren heller 4° og trekkes 10 mm innover per skift. Det er vist tre lag geonett, med det første mellom første og andre skift.

Geonettets lengde i snittet: 1,4 m.
Blokkdybde: 0,20 m.
Dreneringssjikt: 0,25 m bredt, med singel 8–16 mm.
Komprimert drenspukk: 0,95 m bred sone, med pukk 24–63 mm.
Såleblokk på steinmel 0–8 mm og komprimert blandingsmasse 0–63 mm.
Drensrør og fiberduk ved fundamentet, mot eksisterende bakfylling og under eventuell jord på toppen, som vist.
Én Connector per blokk i skiftene med geonett.

Prinsippsnitt for Megawall Prosjekt med 1,50 m mur over bakken, 0,15 m under bakken, tre geonettlag med lengde 1,4 m og 4 graders helning. — Bilde 1 fra Benders: oppbygging for mur opptil 1,5 m. Hele geonettlengden i tegningen er 1,4 m, inkludert blokkens dybde.

Snitt for mur over 1,5 m og opptil 2 m

Det andre snittet viser 1,95 m over bakken og 0,20 m under bakken. Helningen er fortsatt 4°, med 10 mm forskyvning per skift. Snittet viser fire lag geonett, fra fugen mellom første og andre skift.

Geonettets lengde i snittet: 1,9 m.
Blokkdybde: 0,20 m.
Dreneringssjikt: 0,30 m bredt, med singel 8–16 mm.
Komprimert pukk: 1,40 m bred sone, med pukk 24–63 mm.
Såleblokk på jordfuktig betong over komprimert blandingsmasse 0–63 mm. Monteringsbeskrivelsen angir cirka 10 cm betong eller sålebjelke for mur over 1,5 m.
Drensrør og fiberduk ved fundamentet, mot eksisterende bakfylling og under eventuell jord på toppen, som vist.
Connectorene monteres sammenhengende, tett inntil hverandre.

Prinsippsnitt for Megawall Prosjekt med 1,95 m mur over bakken, 0,20 m under bakken, fire geonettlag med lengde 1,9 m og fundament av jordfuktig betong. — Bilde 2 fra Benders: oppbygging for mur over 1,5 m og opptil 2 m. Hele geonettlengden i tegningen er 1,9 m, inkludert blokkens dybde.

7. Kurver og forbrukstabell

Slake kurver med normalblokker

For kurvene med normalblokker i Benders' tegning er minste anbefalte radius cirka 2,8 m for innvendig kurve og 2,3 m for utvendig kurve.

Normalblokker i innvendig og utvendig kurve med minste anbefalte radius cirka 2,8 m og 2,3 m. — Kurver med normalblokker fra side 3. Skarpere kurver krever kurveblokkene beskrevet nedenfor.

Skarpere kurver med Megawall Kurveblokk

Kurveblokkene finnes som normalblokk og toppblokk og passer både til Megawall Prosjekt og Garden. De kan også brukes som halvblokker. Tilpass dem til linjen og helningen til muren du bygger; Prosjekt skal fortsatt helle bakover.

Lim alle kurveblokker til skiftet under. Bruk Benders Betonglim eller tilsvarende.
Før geonettet gjennom kurven på samme nivå som resten av muren. Der muren armeres, klippes og tilpasses nettet til kurvens radius. Connectorene skal monteres sammenhengende i kurveblokkene.
Tilpass to normalblokker i annethvert skift. Lengdene tilpasses slik at de loddrette fugene kommer i forband. Kurveblokkene forskyves en halv kurveblokk mellom skiftene, som i eksemplene.
Avslutt med toppblokk. Lim toppblokkene med Benders Betonglim.

Med kurveblokker kan du også bygge sirkler, blomsterbed og mindre støttemurer.

To eksempler med radius 900 mm

45° vinkel: fire kurveblokker i første skift.
90° vinkel: sju kurveblokker i første skift.

I begge eksemplene forskyves blokkene en halv kurveblokk i neste skift. Benders' tegninger viser også målet 373 mm ved den tilpassede normalblokken i disse eksemplene.

Første og andre skift i 45 og 90 graders kurver med radius 900 mm, forskjøvede fuger og tilpasset normalblokk. — Benders' eksempler på 45° og 90° kurve. Begge har radius 900 mm. Tilpass normalblokkene slik at forbandet fortsetter gjennom kurven.

På smale skjermer kan du sveipe sidelengs i tabellen for å se alle radiusene.

Megawall Kurveblokk: forbruk ved ulike radier
Vinkel / antall	Radius ca. 900 mm	Radius ca. 1 500 mm	Radius ca. 2 000 mm	Radius ca. 2 500 mm	Radius ca. 3 000 mm
Vinkelendring per blokk	ca. 13°	ca. 7,5°	ca. 5,6°	ca. 4,5°	ca. 4°
Antall ved 30° vinkel	3 stk.	4 stk.	5 stk.	6 stk.	8 stk.
Antall ved 45° vinkel (eksempel 1)	4 stk.	6 stk.	8 stk.	10 stk.	12 stk.
Antall ved 60° vinkel	5 stk.	8 stk.	11 stk.	13 stk.	16 stk.
Antall ved 90° vinkel (eksempel 2)	7 stk.	12 stk.	16 stk.	20 stk.	24 stk.

Verdiene er gjengitt fra Benders' forbrukstabell på side 5. Tabellen gjelder kurveblokker og må ikke blandes med minste anbefalte radius for normalblokkene.

8. Hjørner, avslutninger og topp

Utvendig 90° hjørne

Legg Megawall Hjørneblokk skift for skift i forband med normalblokkene. Halve fjæren på de aktuelle normalblokkene slås bort, som vist i tegningen. Lim alltid hjørneblokkene med Benders Betonglim eller tilsvarende.

Utvendig 90 graders hjørne i Megawall Prosjekt med såleblokk, normalblokk, hjørneblokk og toppblokk i forband. — Bilde 7: utvendig hjørne. Se tilpasningen av fjæren og hvordan hjørneblokkene veksler mellom skiftene.

Innvendig 90° hjørne

Begynn byggingen i hjørnet. Hvert skift trekkes cirka 1 cm inn mot hjørnet. Etter såleblokkene brukes normalblokker der halve fjæren slås bort som vist. Også dette hjørnet limes med Benders Betonglim eller tilsvarende.

Innvendig 90 graders hjørne i Megawall Prosjekt med såleblokker og normalblokker som trekkes inn cirka 1 cm per skift. — Bilde 8: innvendig hjørne. Start i hjørnet og følg inntrekket på cirka 1 cm i hvert skift.

Rette ender, nedtrapping og opptrapping

Bruk hjørneblokker og avslutningsblokker til en rett avslutning av muren, og lim dem fast. Hjørneblokkene brukes også ved trinnvis nedtrapping eller opptrapping.

Portstolper

Benders beskriver også bruk av hjørneblokker til portstolper med bredde 60 cm og høyde opptil 2,5 m. Hjørneblokkene skal alltid limes. Den generelle forutsetningen om faste grunnforhold og nødvendig teknisk vurdering gjelder også her.

Toppblokker og Megatekk

Avslutt muren med toppblokker som limes med Benders Betonglim. Megatekk Toppstein finnes som ekstra tilbehør. Den har samme bruddpreg og fas på sidene som muren og en patinert topp.

Megatekk toppstein med patinert overside og knekte sideflater. — Bilde 9: Megatekk Toppstein, et alternativt topptilbehør til Megawall.

Ved kapping av blokker: Bruk alltid vernebriller, hørselsvern og støvmaske, slik Benders angir.

9. Kilde og original veiledning

Basert på Benders' Megawall Prosjekt, side 1–6, filen Megawall-Projekt_CC2019-LU.pdf. Kilden ble kontrollert 25.09.2026. Teksten er organisert og språklig bearbeidet for nett. Illustrasjoner, mål, tabellverdier og faglige forutsetninger kommer fra Benders.

Åpne Benders' originale monteringsveiledning for Megawall Prosjekt som PDF

Velg veiledningen du vil åpne:

Detaljer Leverandør, produkttype og SKU.

Produkttype: Støttemur Betong

Lengde: Fremside 40 cm

Lengde: Bakside 35 cm

Dybde: 20 cm

Høyde: 15 cm

Vekt: 24.19 kg

Leveres av: Benders

SKU: 2561001B

GTIN: 7340018176070

Antall stk/pall: 48

Antall m²/pall: 2,87 m²

Antall stk/m²: 16,70

Produktinformasjon

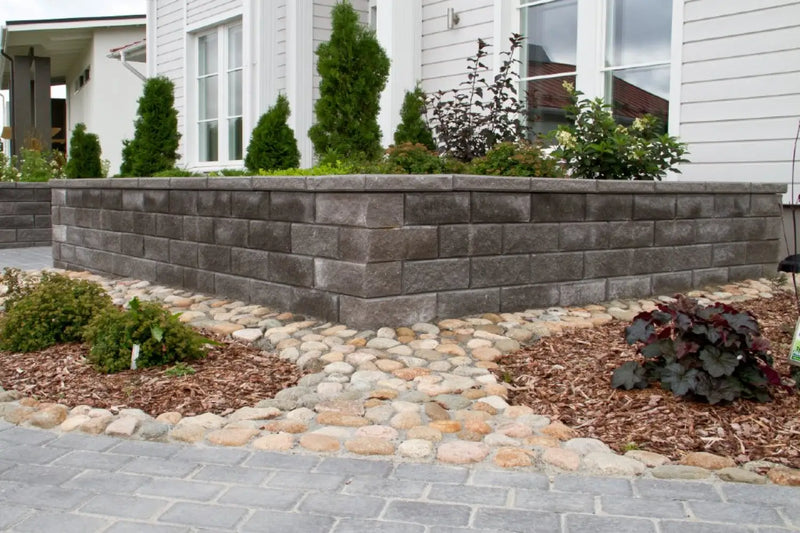

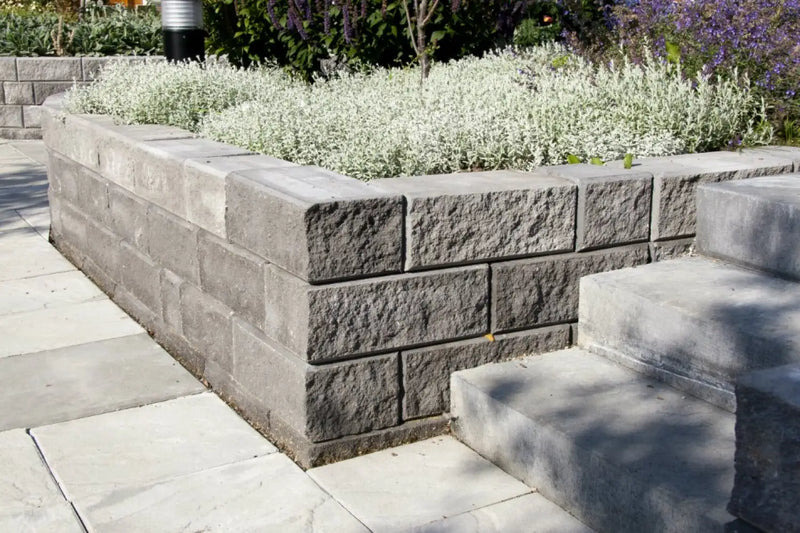

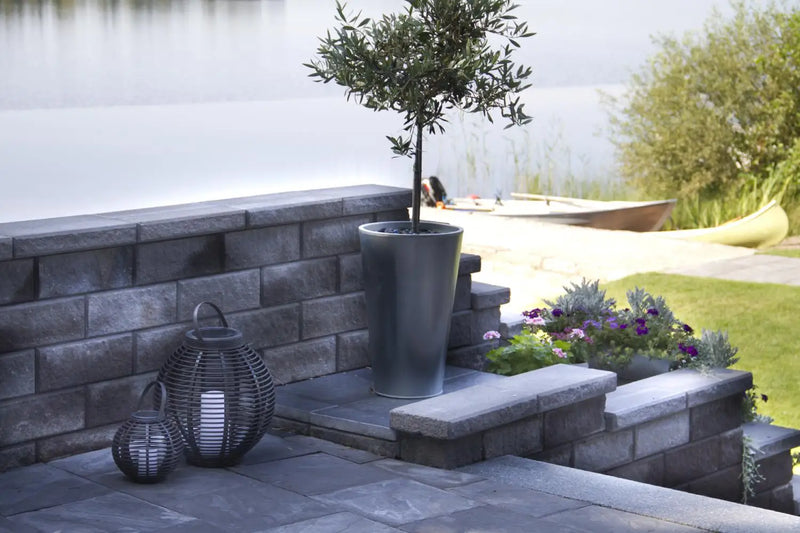

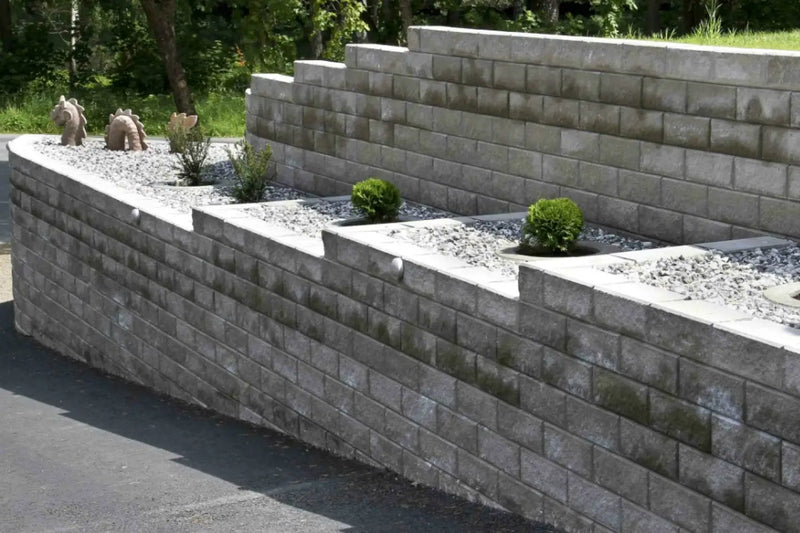

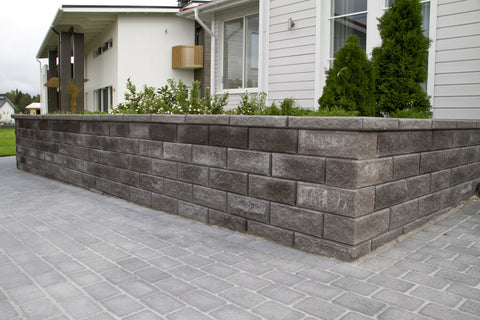

Megawall Garden Grafitt – mørk hagemur til bed og uteplass

Vil du ha en mørk mur som rammer inn beplantningen eller skiller plenen fra uteplassen? Megawall Garden Grafitt fra Benders bygges loddrett og har en knekt front med natursteinslignende struktur. Grafitt gir mer kontrast mot lyse heller, grus og grønne planter enn den grå utgaven.

Garden anbefaler vi til lave hagemurer med opp til omtrent 100 cm synlig høyde. Du får samme Garden-system som i grått; forskjellen er fargen, ikke hvordan muren skal bygges eller forankres. Til høyere murer anbefaler vi Megawall Prosjekt. Murberegneren hjelper deg med et forslag til blokker og tilvalg, som du kontrollerer mot ditt eget prosjekt.

Helblokk: 40 × 20 × 15 cm. Hvert skift, altså hver rad med blokker, bygger 15 cm.
Forbruk på rette partier: ca. 2,5 helblokker per løpemeter i hvert skift, eller 16,7 per m² murflate.
Grafitt er den mørke utgaven. For et lysere uttrykk, se Megawall Garden Grå.

Slik bruker du murberegneren

Oppgi murens lengde i centimeter og velg høyde i trinn på 15 cm. Deretter velger du Garden eller Prosjekt, utforming, synlige ender, Megatekk og eventuell jordarmering. Forslaget settes sammen av såleblokker, helblokker, toppblokker og tilvalg. Beregneren legger også inn lim og fiberduk som mengdeforslag.

Valgt høyde inkluderer såleblokken nederst, også den delen som skal ned i terrenget. Derfor er total byggehøyde ikke det samme som synlig mur. Med 120 cm i blokkskift og 15 cm under bakken blir 105 cm synlig. Megatekk bygger ytterligere 7 cm oppå dette. Følg monteringsveiledningen når du planlegger nedgraving og ferdig høyde.

Hjørner, ender og kurver legges til uten fratrekk i grunnmengden. Det gir en bevisst mengdemargin for tilpasning, og du kan få noen blokker til overs. Beregneren gir et forslag, ikke en detaljert byggetegning. Du må kontrollere antall, murtype, farge, tilbehør og armering før bestilling. Masser og øvrig grunnarbeid må planlegges separat.

Garden eller Prosjekt i grafitt?

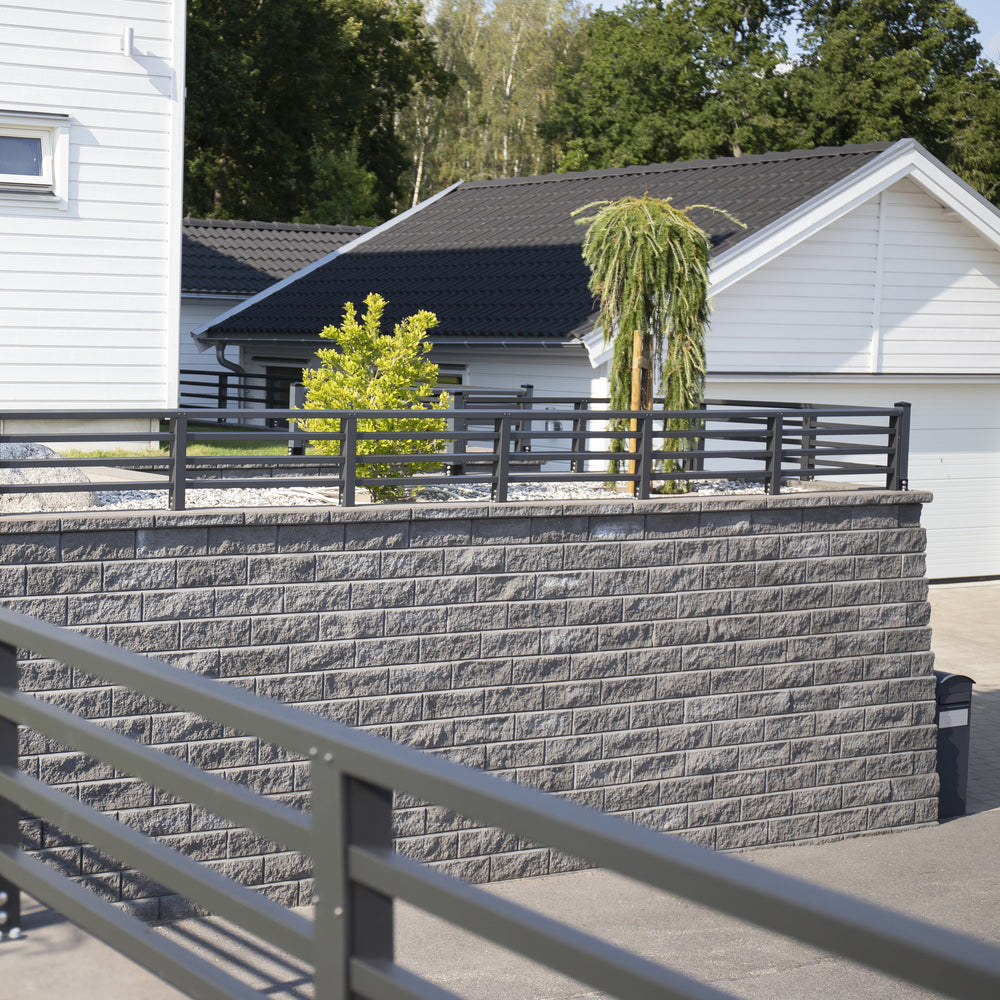

Garden er loddrett og passer til bed, lave nivåforskjeller og avgrensning av uteplassen. Anbefalingen vår er opp til omtrent 100 cm synlig mur. Skal du bygge høyere, anbefaler vi Megawall Prosjekt Grafitt, som heller ca. 4 grader bakover. Vanskelige grunnforhold kan gjøre Prosjekt og faglig vurdering aktuelt også ved lav høyde.

Begge murtypene kan velges direkte etter målvalget i beregneren. Fargen følger denne produktsiden: Her får du et forslag med grafittblokker og tilhørende murdeler i grafitt.

Utforming – utvendige og innvendige hjørner

Angi antall utvendige hjørner i beregneren. For hvert hjørne legges det til én hjørneblokk per skift. Har muren også en sving, velger du både hjørner og kurve før du fyller ut detaljene.

Utvendige 90-graders hjørner bygges med hjørneblokker i halvforband med normalblokkene. Halve fjæra på normalblokkene slås bort der de møter hjørneblokken, etter tegningene i veiledningen. Hjørneblokkene skal limes. Til innvendige 90-graders hjørner brukes normalblokker, ikke hjørneblokker. Også der tilpasses fjæra og hjørnet limes.

Utforming – svinger og kurver

Kileformen gjør at normalblokkene kan følge slake buer. Benders viser minste anbefalte radius på ca. 2,3 m utvendig og 2,8 m innvendig med normalblokker. For krappere svinger velger du kurveblokker. Disse kan også fungere som halvblokker der veiledningen viser det.

Velg radius og svingens vinkel i beregneren. Mengden kurveblokker følger Benders' forbrukstabell og antall skift. Kurveblokkene skal alltid limes til skiftet under og legges med forskjøvede fuger. For å holde halvforbandet må to normalblokker tilpasses i lengden i annenhvert skift.

Ved jordarmering skal nettet følge kurven på samme nivå som i resten av muren. Tilpass geonettet til radien og monter Connector sammenhengende i kurveblokkene. Kontroller også toppblokkene til kurven og behovet for kapp og tilpasning av eventuell Megatekk.

Synlige ender og nedtrapping

Hele hjørne-/endeblokker og halve avslutningsblokker gir en rett avslutning samtidig som halvforbandet beholdes. Tilvalget for synlige ender foreslår deler til begge ender. Kontroller antallet hvis muren bare har én synlig ende eller flere avslutninger.

Ved opp- eller nedtrapping brukes også hjørneblokker. Trinnene må planlegges særskilt og skal ikke forveksles med en rett ende. Hjørne- og avslutningsblokker skal limes fast.

Toppblokker og Megatekk i grafitt

Toppblokkene avslutter øverste skift. Blokkene er ca. 40 cm brede foran og ca. 35 cm bak, slik at det kan bli synlige glipper mellom toppblokkene på en rett mur. Det er normalt en følge av kileformen og først og fremst et spørsmål om utseende. Toppblokkene skal limes.

Vil du dekke toppen bedre, velger du Megatekk topphelle i grafitt. Hellen er 50 × 26 × 7 cm og legges oppå toppskiftet, ikke i stedet for det. Den skal limes fast. Beregneren foreslår antall etter murens lengde og legger til én ekstra 50 cm helle per utvendig hjørne til kapp og tilpasning.

Mål opp hjørner og kurver før kapping. Megatekk må ofte tilpasses med egnet kappverktøy. Bruk vernebriller, hørselvern og støvbeskyttelse som angitt i veiledningen.

Geonett og Connector – vurder behovet før du bygger

Garden-murer med opp til ca. 60 cm synlig høyde kan som regel bygges uten geonett på faste grunnforhold. For høyere Garden-murer, opp mot omtrent 1 meter synlig høyde, viser Benders oppbygging med geonett og Connector. Ujevne eller vanskelige grunnforhold kan kreve geonett også ved lavere høyde.

Beregnerens tilvalg styres av høyde og murtype. Forslaget til nettruller og Connector må kontrolleres mot forholdene hos deg, særlig ved skrånende terreng, vann eller belastning fra en innkjørsel bak muren. Nett-type, innleggingslengde, antall armeringslag og fester skal følge veiledningen og eventuell faglig beregning.

Første geonett skal alltid plasseres mellom såleblokken og andre skift. Garden-veiledningen viser én Connector per blokk i armeringsskiftene på rette partier, men sammenhengende Connector i kurveblokker. Strekk nettet godt og fyll på masser slik at det holdes stramt. Kontroller spesielt at mengdeforslaget dekker festene i kurvene.

Hvorfor følger lim og fiberduk med?

Lim og fiberduk legges til etter murens lengde. Dette er en mengdehjelp, ikke en beregning av alle limflater og hele fundamentets areal. Mange hjørner, kurver eller toppheller kan øke limbehovet. Bruk egnet betonglim og rengjør limflatene.

Fiberduk skal skille masser og begrense at finstoff tetter dreneringslaget. Kontroller hvor stort areal som skal dekkes i fundamentet og bak muren, og tilpass dukmengden deretter.

Plukk og miks – for deg som vil regne selv

Velg Plukk og miks selv hvis du har en egen mengdeliste eller vil sette sammen de tilgjengelige murdelene manuelt. Modusen er et alternativ til beregneren og overtar ikke en ferdig beregning. Kontroller murtype, grafittfarge og alle nødvendige tilbehørsdeler før du legger varene i kurven.

Start med såleblokk og riktig blokkretning

Såleblokken er flat under og skal stå i første skift. Normalblokkene bygger muren videre, med toppblokker øverst. Not og fjær sørger for riktig plassering mellom skiftene.

Blokkene kan ligge med fjæra ned på pallen. Sjekk tegningene og snu dem riktig før montering, slik at muren ikke bygges opp ned. Et nøyaktig avrettet og stabilt fundament gjør det enklere å få resten av muren rett.

Halvforband og kontroll av hvert skift

Hvert skift legges en halv blokk forskjøvet, så de loddrette fugene ikke står over hverandre. Kontroller forbandet hele veien opp. Små avvik som får fortsette, kan gi forskjøvede fuger og vanskelige tilpasninger ved hjørner, ender og kurver.

Kost rent mellom skiftene og kontroller med vater. Bruk snor langs bakkanten for å holde den loddrette Garden-muren på rett linje.

Fundament og drenering bak muren

Følg Benders' oppbygging med fiberduk, komprimerte bæremasser og et avrettingslag av finere materiale. Omtrent 10 % av total murhøyde skal normalt ned under ferdig terreng. Se snitt-tegningene og tilpass fundament og nedgraving til høyde og grunnforhold.

Legg drenerende masser bak muren og bruk drensrør der vann skal ledes bort. Fyll og komprimer underveis. Følg veiledningen ved bruk av platevibrator; lett vibroplate skal ikke kjøres nærmere muren enn ca. 60 cm. Fiberduk mot blokkene og over dreneringsmassene under jordlaget øverst reduserer materialvandring og misfarging.

Viktig om støttemur med knekt front

Megawall har knekt front som gir muren et mer natursteinslignende uttrykk. Variasjoner i bruddflate, struktur, kanter og mindre avskallinger kan forekomme og er en del av uttrykket på denne typen murblokk.

Sorter gjerne blokker under montering og bruk de peneste frontene der muren er mest synlig. Hvis du oppdager tydelige transportskader eller blokker du mener ikke kan brukes, bør dette avklares før montering.

Grafittfarge og synlige kalkutslag

På mørk grafitt blir lyst kalkslør gjerne mer synlig enn på grå betong. Det kan derfor påvirke inntrykket av en ny mur uten at du har fått feil farge. Nyanser kan også variere mellom produksjoner. Bland blokker fra flere paller under legging, og vær oppmerksom på mulige fargeforskjeller ved en senere etterbestilling.

Her finner du monteringsveiledningen

Åpne «Veiledning Megawall» på denne produktsiden. Fanen «Megawall Garden» vises først, og du kan bytte til «Megawall Prosjekt». Du kan også lese hele Garden-veiledningen på egen side eller åpne Benders’ originale PDF for Megawall Garden. Velg alltid veiledningen for murtypen du skal bygge, også hvis du bytter murtype i beregneren. Kontroller mål, mengder og monteringsdetaljer før bestilling. Produktteksten og beregneren erstatter ikke monteringsveiledningen eller nødvendig faglig prosjektering.

Laster kundeomtaler …

Megawall Garden Helblokk 40x20x15cm Grafitt

Gjør klart produktvelgeren …
