Drenering bak støttemur: slik unngår du vanntrykk, telehiv og skader
Drenering bak støttemur handler om å lede vann bort før det blir vanntrykk, telehiv eller bevegelse i muren. Her får du en praktisk guide til pukk, fiberduk, drensrør, fall og vanlige feil.
Drenering bak støttemur er en av de tingene som nesten ikke synes når muren er ferdig, men som betyr svært mye for om muren holder seg pen og stabil over tid. En støttemur skal ikke bare holde igjen jord. Den skal også håndtere vann, frost, tele og belastningen fra massene bak muren.
Denne guiden forklarer prinsippene bak god drenering for hagemur og støttemur. Den passer for deg som vurderer Miniblokk, Miniblokk Dekorativ, Megawall eller en annen mur der terreng og vann må tas på alvor.
Kort fortalt
- Vann bak muren øker belastningen og kan presse muren frem over tid.
- Drenerende masser bak muren er en del av konstruksjonen, ikke bare fyllmasse.
- Fiberduk brukes for å skille jord og finstoff fra pukk og drenerende lag.
- Drensrør og bortledning av vann må vurderes der vannmengden eller terrenget krever det.
- Ved høy mur, bilbelastning, bratt terreng eller usikre grunnforhold bør fagperson vurdere løsningen.
Hvor passer denne guiden i støttemur-serien?
Start gjerne med hovedguiden hvordan bygge støttemur. Denne artikkelen går dypere i drenering, bakfylling og vannhåndtering. For større eller mer krevende prosjekter bør du også lese prosjektering av støttemur, frostsoner ved støttemur og hva støttemur koster.
Hvorfor vann bak muren er et problem
Jordmasser presser allerede på muren. Når vann blir stående i massene bak muren, kan belastningen øke kraftig fordi vanntrykk kommer i tillegg til jordtrykket. I tillegg kan frost og tele gi bevegelse når vannholdige masser fryser og tiner. Resultatet kan bli en mur som heller, buler, får setninger eller mister den rette linjen.
God drenering handler derfor om to ting: å bruke masser som slipper vann gjennom, og å gi vannet en vei ut. Det holder ikke å fylle bak muren med det som tilfeldigvis ble gravd ut, særlig ikke hvis massene inneholder leire, silt, jord eller mye finstoff.

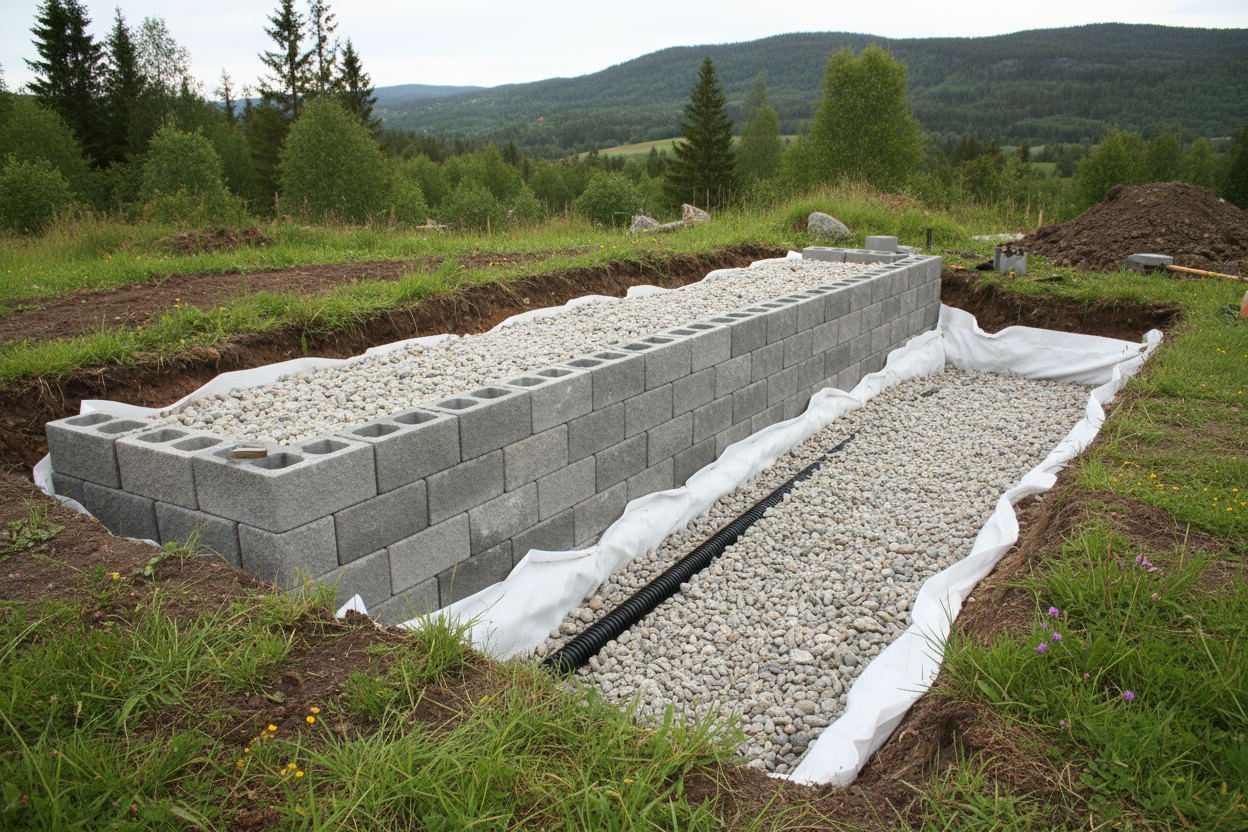

Hva består god drenering av?
Oppbygningen må tilpasses murtype, høyde, terreng og produsentens monteringsveiledning. Likevel er prinsippene ofte de samme:
- stabilt fundament under første skift
- drenerende masser rett bak muren
- skillelag med fiberduk der stedlige masser kan blande seg inn i pukken
- bortledning av vann fra baksiden av muren
- kontroll på overvann fra plen, tak, gårdsplass og terreng ovenfor muren
På lave, enkle hagemurer kan løsningen være relativt enkel. På høyere støttemurer eller murer med belastning bak, er dreneringen en del av et større konstruksjonsvalg sammen med bakfylling, eventuell jordarmering og geonett.
Drenerende masser bak muren
Bak muren bør det normalt brukes pukk, singel eller andre drenerende masser som slipper vannet ned og bort. Benders viser i sine monteringsanvisninger drenerende sjikt bak muren, og for enkelte systemer beskrives singel/pukk som del av oppbygningen. Følg alltid veiledningen for muren du faktisk bruker.
Poenget er ikke bare steinstørrelsen, men funksjonen: massene skal ikke holde på vann som jord og leire gjør. De skal også komprimeres og legges slik at muren får stabil støtte uten at finstoff tetter dreneringen over tid.
Fiberduk: liten detalj, stor forskjell
Fiberduk brukes for å skille drenerende masser fra jord og finstoff. Uten et skillelag kan fine partikler vandre inn i pukken. Da mister dreneringen gradvis effekt, og vannet kan bli stående der du egentlig ville ha et åpent drenslag.
Fiberduk er særlig aktuell der muren står mot jord, leire eller blandede stedlige masser. Den skal ikke erstatte riktig pukk, riktig komprimering eller riktig bortledning av vann, men den hjelper dreneringslaget å holde funksjonen lenger.
Når bør du bruke drensrør?
Drensrør er aktuelt når vannmengden, høyden på muren eller terrenget gjør at vann må samles opp og ledes kontrollert bort. Det kan være ved skrånende terreng, fuktige masser, mye overvann eller en mur som holder igjen større jordmasser.
Drensrøret må ha et sted å lede vannet. Det er ikke nok å legge et rør hvis vannet ender blindt bak muren. Avklar fall, utløp og hvor vannet faktisk havner. Vann skal ikke sendes slik at det skaper problemer for bygg, nabo, vei eller andre deler av hagen.
Overvann: se opp for vannet som kommer ovenfra
Mange tenker bare på vannet som ligger i bakken. Like viktig er vannet som kommer ovenfra: fra plen, skråning, taknedløp, gårdsplass, trapper eller terrasser. Hvis alt dette ledes mot muren, får dreneringen en mye tøffere jobb.
Planlegg terrenget slik at mest mulig vann ledes bort fra muren før det når baksiden. En liten justering av fall, renne eller terrengform kan være mer verdt enn å kompensere med tykkere bakfylling etterpå.
Drenering og telehiv
Telehiv oppstår når vannholdige masser fryser og utvider seg. En støttemur i teleutsatt område bør derfor bygges med ekstra respekt for grunnforhold, drenering og frost. Drenerende masser, stabilt fundament og riktig oppbygning reduserer risikoen, men lokale forhold betyr mye.
Les også guiden om frostsoner og støttemur hvis prosjektet ligger i et område med krevende vinterforhold eller usikre masser.
Hva med geonett?
Geonett brukes for å armere massene bak muren når murtype, høyde, terreng eller belastning krever det. Det er ikke det samme som drenering, men det henger sammen: en jordarmert mur forutsetter at bakfyllingen bygges riktig, og produsentens anvisninger må følges.
Benders sine veiledninger for Miniblokk og Megawall beskriver geonett og drenerende tilbakefylling som viktige deler av løsningen ved relevante høyder og belastninger. Ved vanskelige grunnforhold bør du ikke gjette. Da bør prosjektet vurderes konkret.
Vanlige feil
| Feil | Hva kan skje? | Bedre løsning |
|---|---|---|
| Jord eller leire rett bak muren | Vann holdes igjen og kan gi økt trykk | Bruk drenerende masser og skillelag der det trengs |
| Ingen plan for vannet | Vann blir stående bak muren eller ledes feil sted | Planlegg fall, drensrør og utløp før muren bygges |
| For lite utgraving bak muren | Det blir ikke plass til riktig bakfylling | Grav nok til oppbygningen som mursystemet krever |
| Geonett sløyfes der det trengs | Muren kan få for liten forankring | Følg produsentens tabeller og vurdering |
| Overvann fra tak eller skråning går mot muren | Dreneringen overbelastes | Led vann bort før det når muren |
Tegn på at dreneringen ikke fungerer
- muren begynner å helle fremover
- det kommer vann ut gjennom fuger eller i front etter regn
- bakken bak muren synker eller blir svært bløt
- det dannes frostskader, setninger eller tydelige ujevnheter
- muren buler lokalt i stedet for å bevege seg jevnt
Ser du slike tegn på en eksisterende mur, bør du være forsiktig med å bare rette på toppen. Årsaken ligger ofte bak eller under muren.
Produktvalg og tilbehør hos Miljøstein
Til mindre og mellomstore hagemurer er Miniblokk og Miniblokk Dekorativ aktuelle valg. For større og mer moderne murprosjekter er Megawall et viktig system. Se også støttemur i betong, granittmur og grunnarbeid og tilbehør.
Riktig produktvalg må alltid sees sammen med høyde, terreng, drenering og belastning. En lav dekorativ mur og en reell forstøtningsmur er to forskjellige oppgaver, selv om de kan bygges med lignende produkter.
Oppsummert
Drenering bak støttemur er en av de viktigste grunnene til at en mur holder seg stabil over tid. Bruk drenerende masser, skill dem fra jord med fiberduk der det trengs, planlegg hvor vannet skal gå, og følg monteringsveiledningen for mursystemet. Ved høy mur, bratt terreng, bilbelastning eller usikre grunnforhold bør fagperson inn tidlig.
