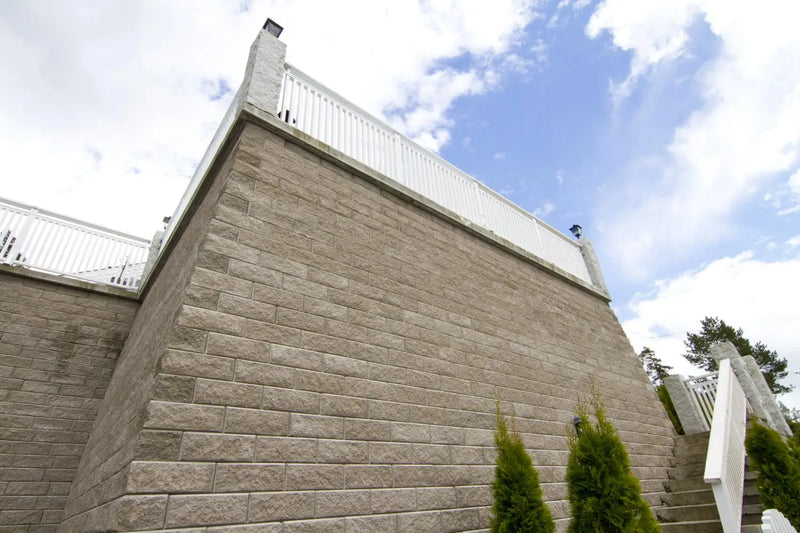

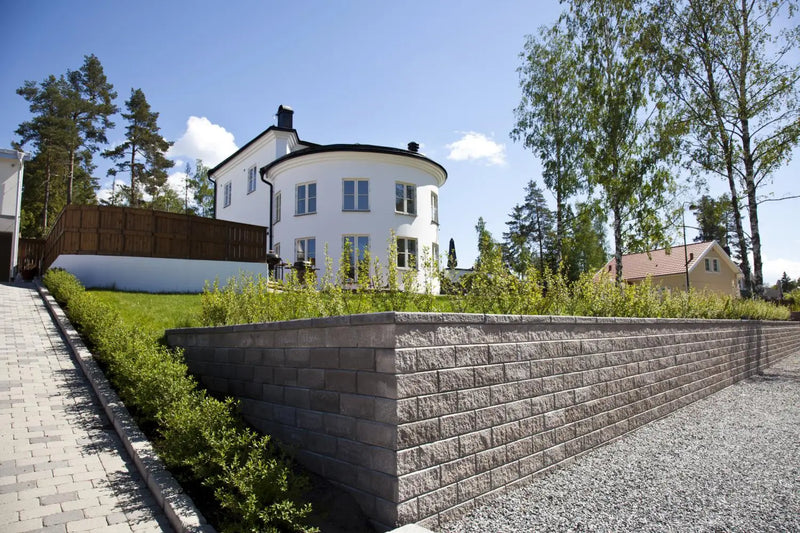

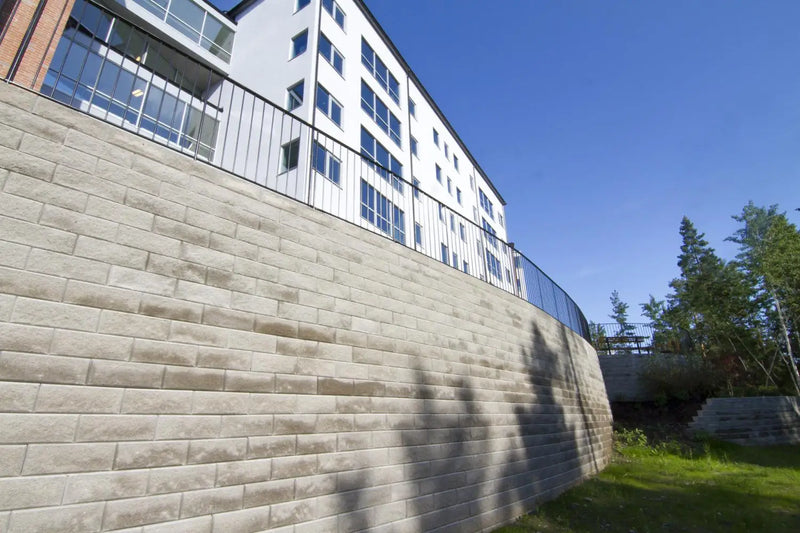

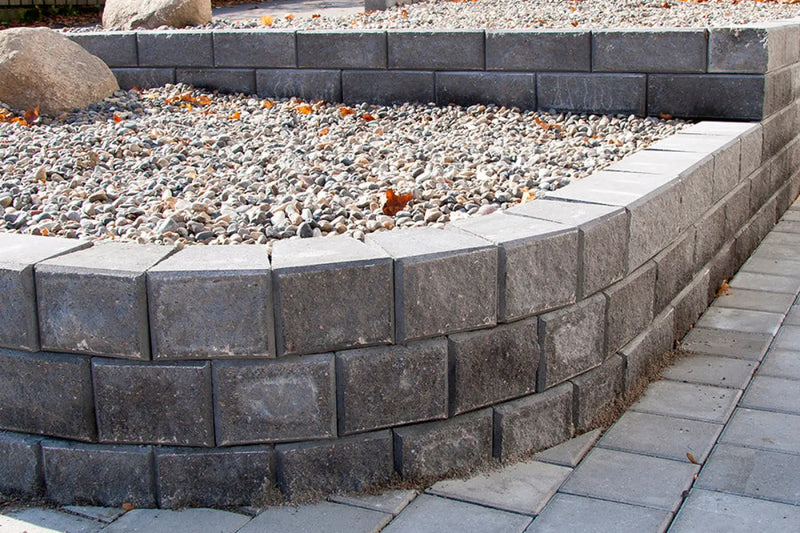

Megawall Prosjekt Helblokk 40x20x15cm Grå

1. Velg riktig mur og oppbygging

Benders beskriver Megawall Garden som en loddrett mur for høyder opptil cirka 1 meter. Den er laget for forankring med Connector og geonett av typen Tensar. Den loddrette utførelsen egner seg blant annet når en trapp skal inngå i muren, eller når muren skal ha skarpe eller avrundede hjørner.

Benders presiserer at beskrivelsen gjelder faste grunnforhold og bare er veiledende. Geologiske variasjoner på tomten kan kreve ytterligere tekniske vurderinger. Informasjonen er kostnadsfri og skal ikke oppfattes som en detaljert konstruksjonstegning.

2. Blokker og tilbehør

Kilden viser Megawall Garden i grå og grafitt. Følgende mål er oppgitt i millimeter:

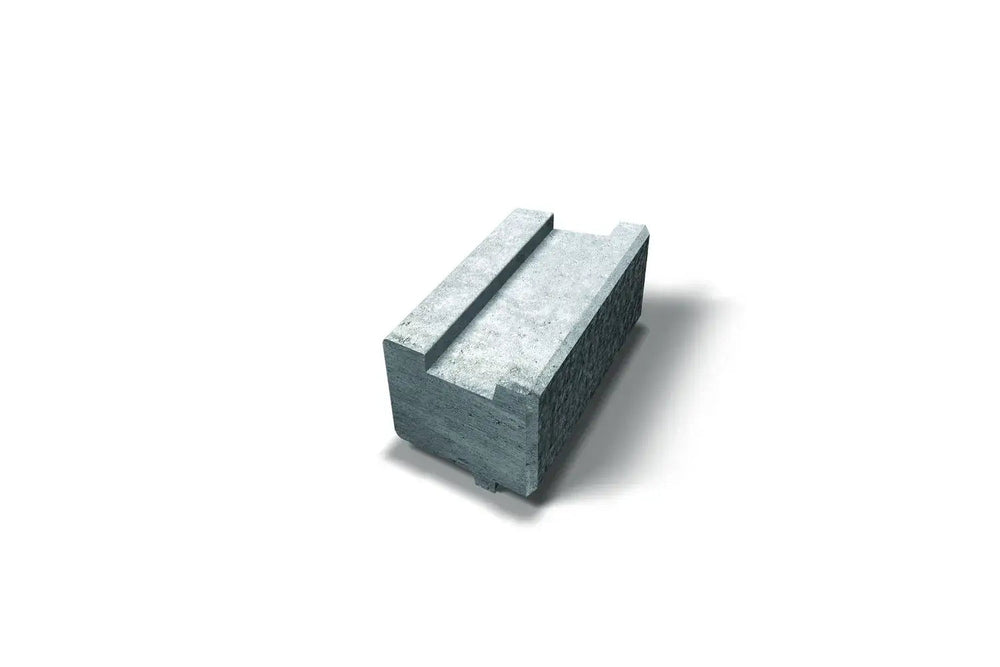

• Normalblokk: 400 × 200 × 150 mm.
• Såleblokk: 400 × 200 × 150 mm.

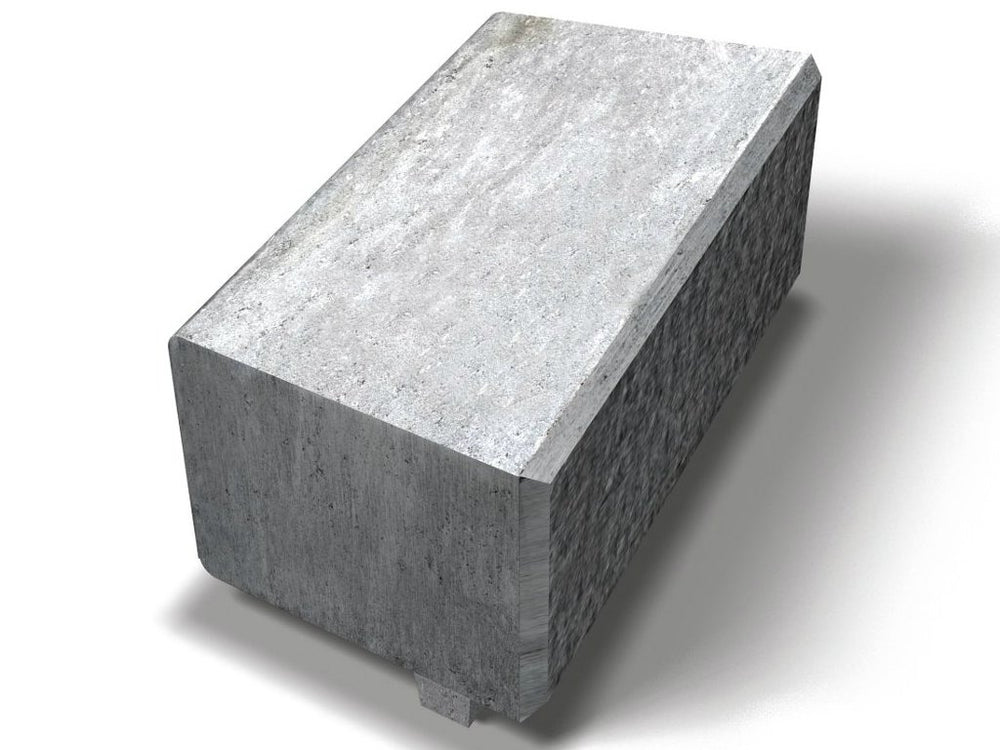

• Toppblokk: 400 × 200 × 150 mm.
• Normalblokk kurve: 200 × 200 × 150 mm.
• Toppblokk kurve: 200 × 200 × 150 mm.

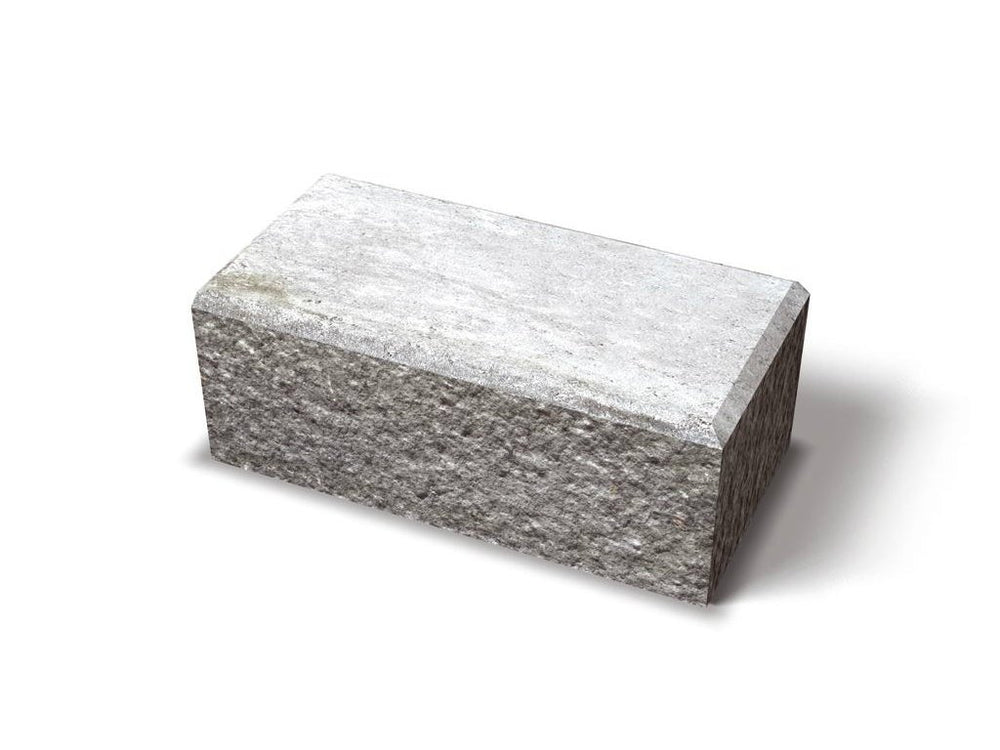

• Hjørneblokk: 400 × 200 × 150 mm.
• Avslutningsblokk, også omtalt som sluttblokk: 200 × 200 × 150 mm.

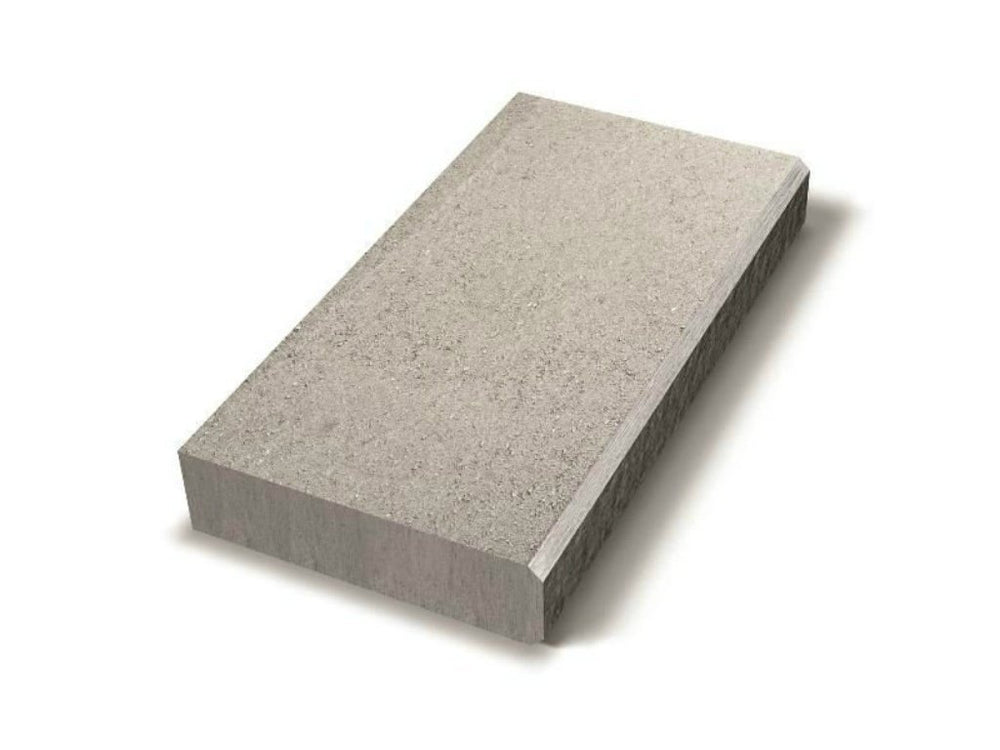

• Megatekk toppstein: 500 × 260 × 70 mm.

Connector og geonett brukes sammen når muren skal forankres. Kurveblokken kan også brukes som halvblokk. Benders Betonglim eller tilsvarende brukes der anvisningen krever liming.

3. Grunnarbeid og første skift

1. Grav ut for sålen. Benders angir en renne som er cirka 30 cm dyp og 60 cm bred.
2. Legg fiberduk og bygg bærelaget. Fyll på et minst 20 cm tykt lag blandingsmasse 0–63 mm eller tilsvarende. Komprimer godt med platevibrator.
3. Avrett for første skift. Bruk et cirka 3 cm tykt lag finere grusmateriale, omtalt som subuss. Snittene viser dette som cirka 30 mm steinmel.
4. Plasser muren i riktig dybde. Omtrent 10 % av total murhøyde skal ligge under ferdig bakkenivå, ifølge arbeidsbeskrivelsen. Snittene nedenfor viser sine egne eksempelverdier for synlig og nedgravd høyde.

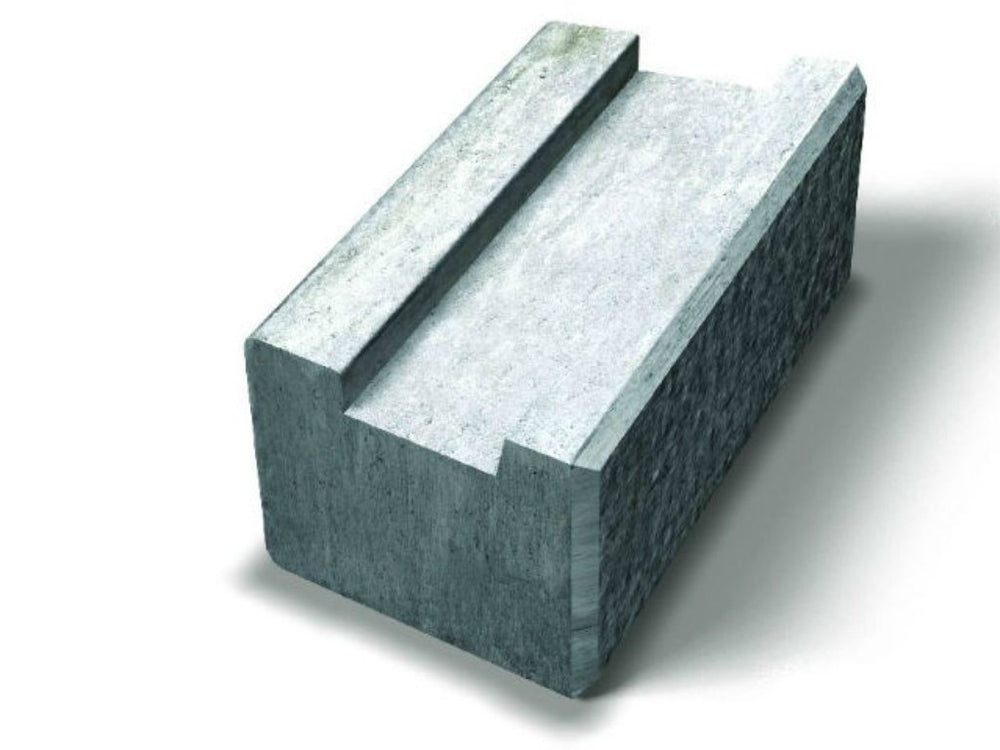

5. Legg første skift med Megawall Såleblokk. Kilden angir plassering cirka 20 cm fra sålens bakkant.
6. Fyll dreneringssjiktet. Bak muren angis singel 8–16 mm eller tilsvarende, med en bredde på minst 15 cm. Fyll også foran blokken opp til ønsket bakkenivå.
7. Led vannet bort. Når dreneringsrør skal brukes, plasseres det bak blokken med jevnt fall, slik at vannet ledes bort fra muren. Se plasseringen i snittene.

4. Forband, tilbakefylling og komprimering

1. Legg normalblokkene i halvforband. Forskyv neste skift en halv blokk. Megawall Kurveblokk kan brukes som halvblokk.
2. Kontroller forbandet underveis. Bruk en mal eller meterstokk med jevne mellomrom, slik at forskyvningen mellom blokkene ikke glir ut.
3. Fyll etter når andre skift er lagt. Fortsett med dreneringsmateriale og bakfyll, som pakkes for hånd.
4. Komprimer forsiktig. Benders angir en lett vibroplate på 80–125 kg. Ikke kjør nærmere muren enn cirka 60 cm.
5. Skill jord fra massene under. Hvis øverste skift fylles med jord, legges fiberduk nærmest murblokken og videre ut over dreneringsmaterialet og bakfyllingen. Det motvirker materialvandring og misfarging av muren.

5. Connector og geonett

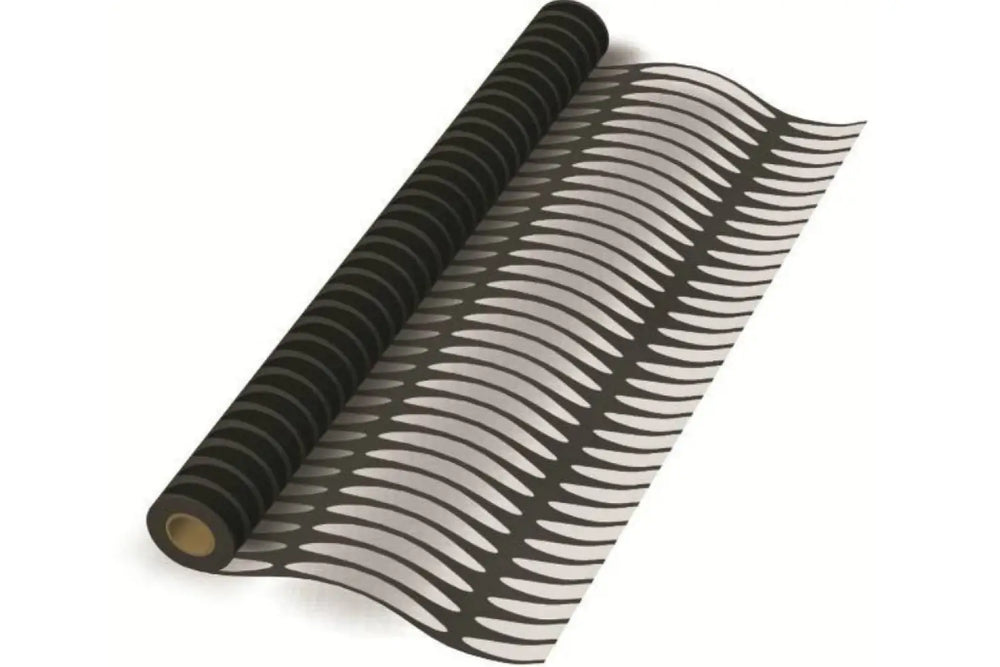

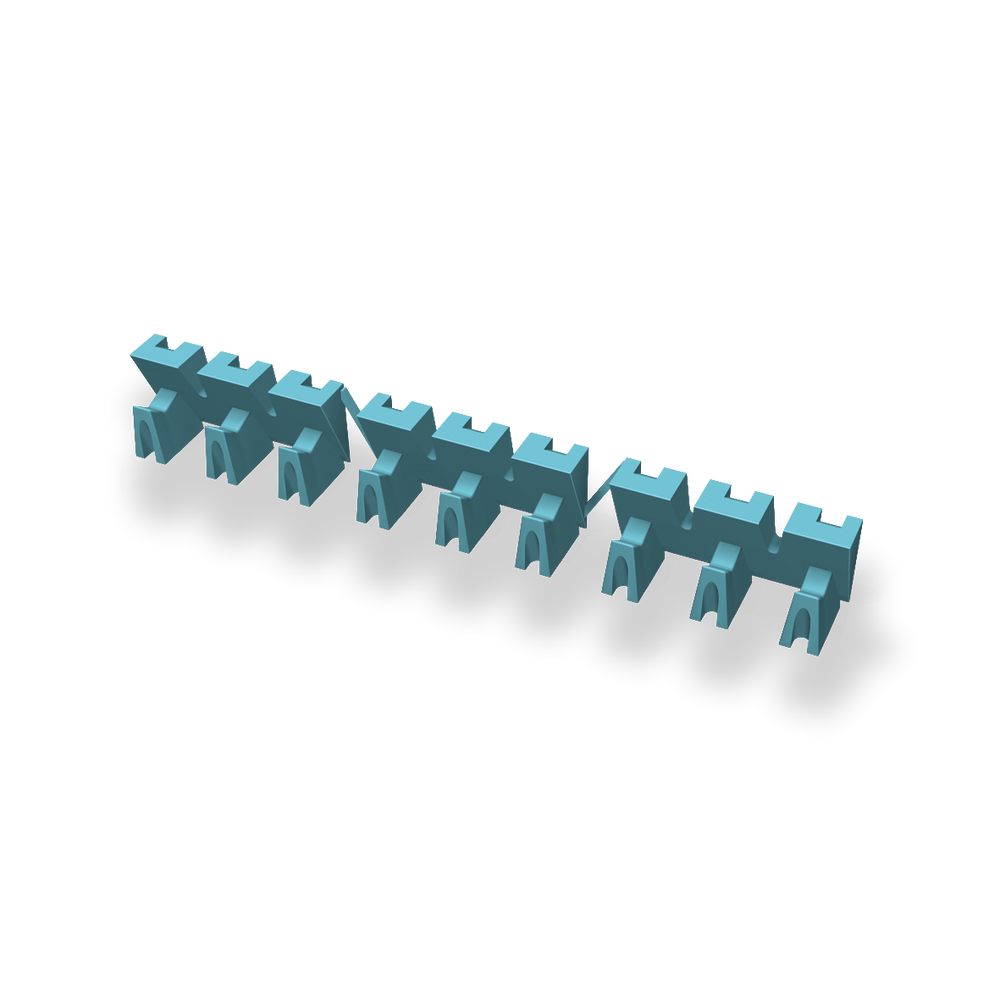

Connector låser geonettet til Megawall-blokken. Når muren bygges med denne forankringen, skal første nett alltid plasseres mellom første og andre skift.

1. Legg geonettet på muren. Monter én Connector per blokk, slik bilde 3 og 4 viser.
2. Klipp nettet som vist i bilde 5. Illustrasjonen angir cirka 85 mm ved klippelinjen. Bruk hele detaljtegningen for å se hvilken del av nettet målet gjelder.
3. Strekk geonettet godt. Fyll på med materiale slik at nettet holdes stramt.
4. Fortsett til neste nettnivå. Legg videre blokkskift og følg nettplasseringen i snittet med geonett. Fyll på og komprimer massene fortløpende.

6. To eksempler på murens oppbygging

Snittene viser forskjellige oppbygginger og skal leses hver for seg. Garden står loddrett med 0° helling. Synlig høyde over bakken og høyde under bakken er angitt separat.

Bilde 1: Mur opptil 0,60 m

Illustrasjonen viser 0,60 m over bakken og 0,15 m under bakken. Den viser ikke geonett.

• Blokkdybde: 0,20 m.
• Dreneringssjikt: 0,25 m bredt, med singel 8–16 mm.
• Komprimert pukk: 0,25 m bredt sjikt, angitt som drenspukk 24–63 mm.
• Bærelag av komprimert blandingsmasse 0–63 mm og cirka 30 mm steinmel under såleblokken.
• Dreneringsrør bak nederste blokk, fiberduk mot massene og eventuell jord øverst.
• Normalblokker over såleblokken og toppblokk som avslutning.

Bilde 2: Garden med Connector og geonett

Snittet viser geonett mellom første og andre skift og et ytterligere nettlag høyere i muren. Følgende mål er påført tegningen:

• Høyde over bakken: 1,05 m. Høyde under bakken: 0,15 m.
• Blokkdybde: 0,20 m.
• Dreneringssjikt: 0,30 m bredt, med singel 8–16 mm.
• Komprimert pukk: 1,40 m bredt sjikt, med pukk 24–63 mm.
• Geonett: tegningen angir 1,20 m.
• Bærelag av komprimert blandingsmasse 0–63 mm og cirka 30 mm steinmel under såleblokken.
• Dreneringsrør, fiberduk mot bakfyllingen og eventuell jord øverst.

7. Kurver og forbrukstabell

Kurver med normalblokker

For kurver med normalblokker viser Benders en minste anbefalt radius på cirka 2,8 m for innvendig kurve og cirka 2,3 m for utvendig kurve.

Skarpere kurver med Megawall Kurveblokk

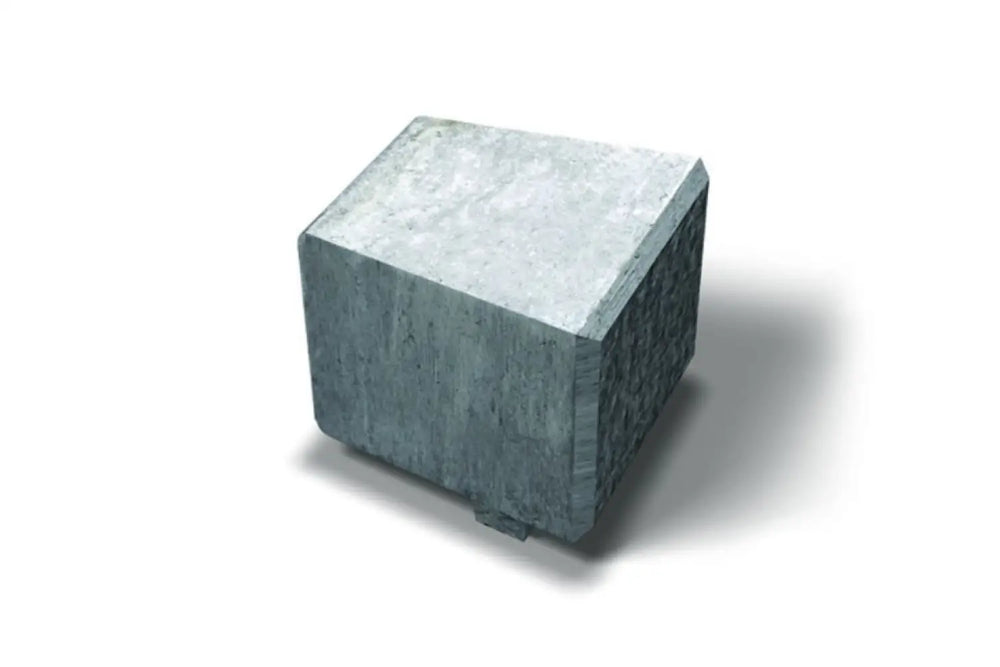

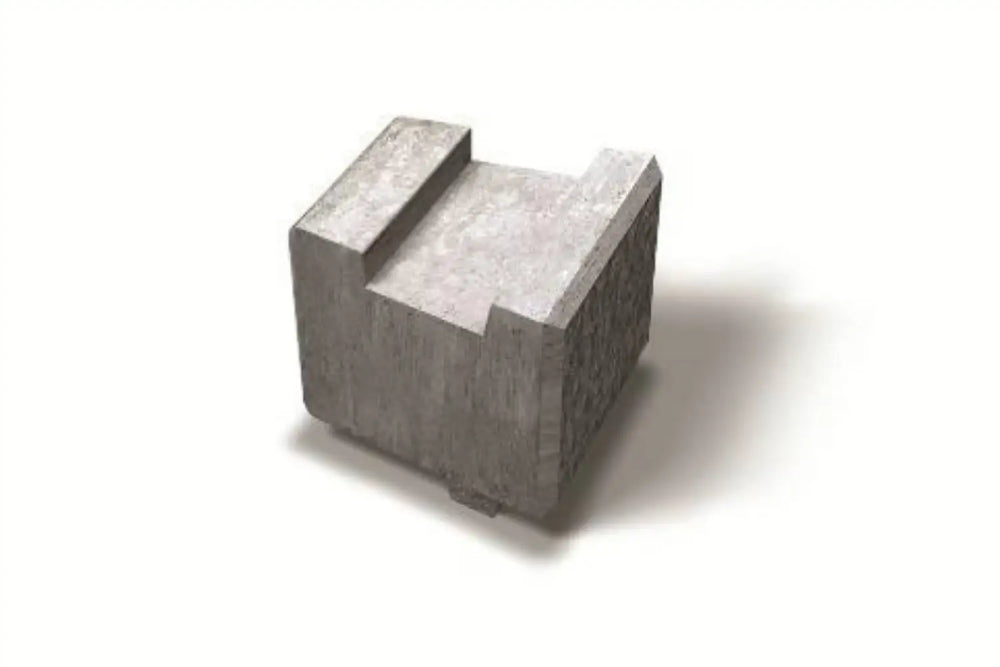

Kurveblokken brukes til skarpere kurver og som halvblokk. Den finnes som normalblokk og toppblokk, begge med mål 200 × 200 × 150 mm. Delen kan brukes til både Garden og Prosjekt, men skal justeres etter helningen og linjen til den muren som bygges. For Garden følger du den loddrette utførelsen.

1. Lim kurveblokkene til underliggende skift. Bruk Benders Betonglim eller tilsvarende.
2. Hold nettlagene på samme nivå som resten av muren. Hvis muren bygges med geonett og Connector, skal disse også kobles til kurveblokkene. Klipp og tilpass geonettet etter murens radius, og monter Connectorene sammenhengende i kurveblokkene.
3. Bevar forbandet. Tilpass lengden på to Megawall Normalblokker i annethvert skift, slik at de loddrette fugene kommer i forband. Følg eksemplene i bilde 6.
4. Avslutt med limt toppblokk. Bruk Megawall Toppblokk og Benders Betonglim.

Kurveblokkene kan også brukes til sirkler, blomsterbed og mindre støttemurer.

To eksempler med radius 900 mm

• 45° kurve: Benders viser fire kurveblokker i første skift. De forskyves med en halv kurveblokk i hvert skift.
• 90° kurve: Benders viser sju kurveblokker i første skift, også forskjøvet med en halv kurveblokk i hvert skift.

På smale skjermer kan du sveipe sidelengs i tabellen for å se alle radiusene.

Tabellen oppgir radius, ikke diameter. Raden for 45° viser til eksempel 1 i bilde 6, og raden for 90° til eksempel 2. Antallene er beholdt slik de står i Benders' tabell.

8. Hjørner, nedtrapping og portstolper

Utvendig hjørne på 90°

Bruk Megawall Hjørneblokk og legg skiftene i forband med normalblokker. Slå bort halve fjæren på normalblokkene som vist i bilde 8. Hjørneblokkene skal alltid limes med Benders Betonglim eller tilsvarende.

Innvendig hjørne på 90°

Bruk Megawall Normalblokk og slå bort halve fjæren, som vist i bilde 9. Også det innvendige hjørnet skal limes med Benders Betonglim eller tilsvarende.

Trinnvis nedtrapping, opptrapping og portstolper

Hjørneblokken brukes også når muren trappes opp eller ned. Benders beskriver dessuten portstolper av hjørneblokker med bredde 60 cm og høyde opptil 2,5 m. Denne høydeopplysningen gjelder portstolpen, ikke en Garden-støttemur. Kravet om liming av hjørneblokkene gjelder også her.

9. Avslutninger og toppstein

Rett avslutning

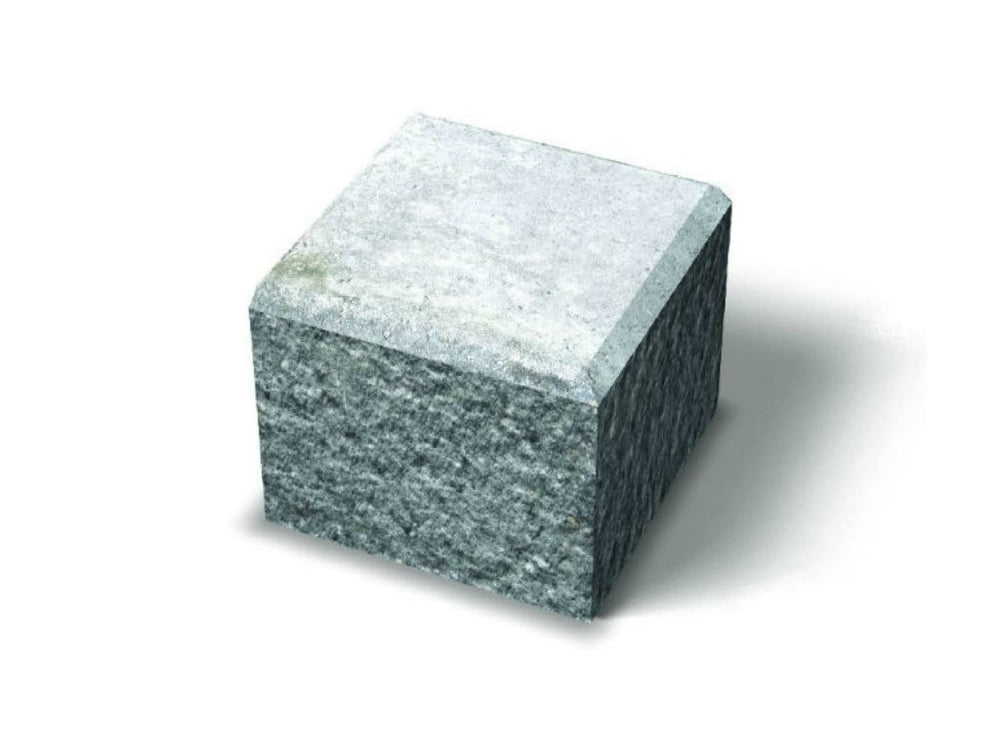

Megawall Sluttblokk brukes blant annet til en rett avslutning av muren. Lim sluttblokken fast.

Toppblokk og Megatekk

Avslutt muren med Megawall Toppblokk, som limes med Benders Betonglim. Som ekstra tilbehør beskriver kilden Megatekk Patina toppstein, 500 × 260 × 70 mm. Den har bruddutseende og fas på sidene som muren, og en patinert topp. Megatekk skal også limes fast med Benders Betonglim.

1. Før du begynner

Prosjekt-systemet er laget for forankring med Connector og geonett fra Tensar. Det kan brukes til både rette og buede støttemurer. Planlegg plass til murens helning og til drenering og tilbakefylling bak muren.

Anvisningen forutsetter faste grunnforhold og er veiledende. Geologiske variasjoner på tomten kan kreve ytterligere tekniske hensyn. Benders beskriver informasjonen som kostnadsfri hjelp, ikke som en detaljert konstruksjonstegning.

2. Blokker og tilbehør

Bruk delene som hører til murtypen og oppbyggingen. Benders viser følgende deler og mål i millimeter:

• Normalblokk: 400 × 200 × 150 mm.
• Såleblokk: 400 × 200 × 150 mm, til første skift.
• Toppblokk: 400 × 200 × 150 mm.
• Normalblokk Kurve: 200 × 200 × 150 mm.
• Toppblokk Kurve: 200 × 200 × 150 mm.
• Hjørneblokk: 400 × 200 × 150 mm.
• Sluttblokk: 200 × 200 × 150 mm, også omtalt som avslutningsblokk.
• Megatekk: toppstein som ekstra tilbehør.
• Connector og geonett: forankrer blokkene i den armerte tilbakefyllingen.
• Betonglim: til kurveblokker, hjørner, avslutninger og toppblokker som beskrevet nedenfor. Benders angir Benders Betonglim eller tilsvarende.

3. Grunnarbeid og første skift

1. Grav ut til sålen. Benders beskriver en renne som er cirka 30 cm dyp og 60 cm bred. Legg fiberduk i bunnen. Dette er rennen til murens såle; nødvendig plass til tilbakefylling og geonett kommer frem av snittene lenger ned.
2. Bygg et komprimert bærelag. Fyll minst 20 cm blandingsmasse 0–63 mm eller tilsvarende. Komprimer godt med platevibrator.
3. Lag settelaget. Jevn av med cirka 3 cm finere grusmateriale, steinmel. Snittet for den lavere muren viser steinmel 0–8 mm.
4. Legg den nedre delen av muren under bakken. Benders angir cirka 10 % av total murhøyde under ferdig bakkenivå, alternativt en halv blokk under bakkenivå. De to snittene nedenfor har egne mål for nedgravd del.
5. Tilpass fundamentet ved høyde over 1,5 m. Første skift skal da settes i cirka 10 cm jordfuktig betong, eller det skal brukes sålebjelke. Dette legges på en godt komprimert såle av blandingsmasse 0–63 mm.
6. Sett ut såleblokkene. Legg første skift Megawall Såleblokk cirka 20 cm fra sålens bakkant. Kontroller at blokkene ligger i vater.
7. Fyll dreneringssjiktet. Legg singel 8–16 mm eller tilsvarende bak muren. Bredden skal være 0,15 × murens høyde, men minst 15 cm. Fyll også foran blokkene opp til ønsket bakkenivå.
8. Led drensvann bort. Der dreneringsrør skal brukes, plasseres røret rett bak blokkene med jevnt fall, slik at vannet ledes bort fra muren.

Hold det rent mellom skiftene. Sop av blokkene med børste eller kost før neste skift legges.

4. Forband, tilbakefylling og komprimering

1. Legg Prosjekt normalblokker i halvforband. Fugene forskyves en halv blokk mellom skiftene. Megawall Kurveblokk kan brukes som halvblokk.
2. Trekk blokkene frem. Dra dem mot murens front slik at not og fjær får full kontakt. Kontroller forbandet med mal eller meterstokk, slik at fugene ikke forskyves feil underveis.
3. Fullfør andre skift og fyll videre bak muren. Fyll dreneringsmateriale og tilbakefyllingsmasser fortløpende. Som tilbakefylling angir Benders pukk 24–63 mm eller tilsvarende.
4. Komprimer etter hvert. Bruk en lett vibroplate på 80–125 kg. Kjør forsiktig og ikke nærmere muren enn 60 cm. For murer over 2 m angir kilden at tyngre vibroplate kan brukes cirka 1,5 m fra muren; slike murer krever også individuell utregning.
5. Avslutt tilbakefyllingen med fiberduk. Ved jord i det øverste skiftet legges fiberduk inntil blokkene og ut over dreneringsmaterialet og tilbakefyllingen. Dette hindrer materialvandring og misfarging av muren.

5. Connector og geonett

Geonettet legges i de nivåene og lengdene som gjelder for oppbyggingen. Se de to snittene i neste avsnitt. Benders skiller mellom disse høydene:

• Mur opptil 1,5 m: monter én Connector per blokk i skiftene med geonett.
• Mur over 1,5 m og opptil 2 m: monter Connectorene sammenhengende, tett inntil hverandre.
• Mur over 2 m: det skal lages en individuell utregning.

1. Legg alltid første nett mellom første og andre skift. Nettet legges på muren og festes med Connector. Antall Connectorer følger høydekravet over.
2. Klipp og tilpass nettet som vist i illustrasjonen. Benders viser cirka 85 mm ved tilpasningen av nettet. Se også hvordan Connector, not og fjær låses sammen.
3. Strekk nettet godt. Fyll på masser slik at nettet holdes stramt.
4. Fortsett opp til neste nettnivå. Følg snittet for den aktuelle oppbyggingen, og fyll og komprimer massene kontinuerlig underveis.

6. Snitt og mål for oppbyggingen

Snitt for mur opptil 1,5 m

Benders' første snitt viser 1,50 m over bakken og 0,15 m under bakken. Muren heller 4° og trekkes 10 mm innover per skift. Det er vist tre lag geonett, med det første mellom første og andre skift.

• Geonettets lengde i snittet: 1,4 m.
• Blokkdybde: 0,20 m.
• Dreneringssjikt: 0,25 m bredt, med singel 8–16 mm.
• Komprimert drenspukk: 0,95 m bred sone, med pukk 24–63 mm.
• Såleblokk på steinmel 0–8 mm og komprimert blandingsmasse 0–63 mm.
• Drensrør og fiberduk ved fundamentet, mot eksisterende bakfylling og under eventuell jord på toppen, som vist.
• Én Connector per blokk i skiftene med geonett.

Snitt for mur over 1,5 m og opptil 2 m

Det andre snittet viser 1,95 m over bakken og 0,20 m under bakken. Helningen er fortsatt 4°, med 10 mm forskyvning per skift. Snittet viser fire lag geonett, fra fugen mellom første og andre skift.

• Geonettets lengde i snittet: 1,9 m.
• Blokkdybde: 0,20 m.
• Dreneringssjikt: 0,30 m bredt, med singel 8–16 mm.
• Komprimert pukk: 1,40 m bred sone, med pukk 24–63 mm.
• Såleblokk på jordfuktig betong over komprimert blandingsmasse 0–63 mm. Monteringsbeskrivelsen angir cirka 10 cm betong eller sålebjelke for mur over 1,5 m.
• Drensrør og fiberduk ved fundamentet, mot eksisterende bakfylling og under eventuell jord på toppen, som vist.
• Connectorene monteres sammenhengende, tett inntil hverandre.

7. Kurver og forbrukstabell

Slake kurver med normalblokker

For kurvene med normalblokker i Benders' tegning er minste anbefalte radius cirka 2,8 m for innvendig kurve og 2,3 m for utvendig kurve.

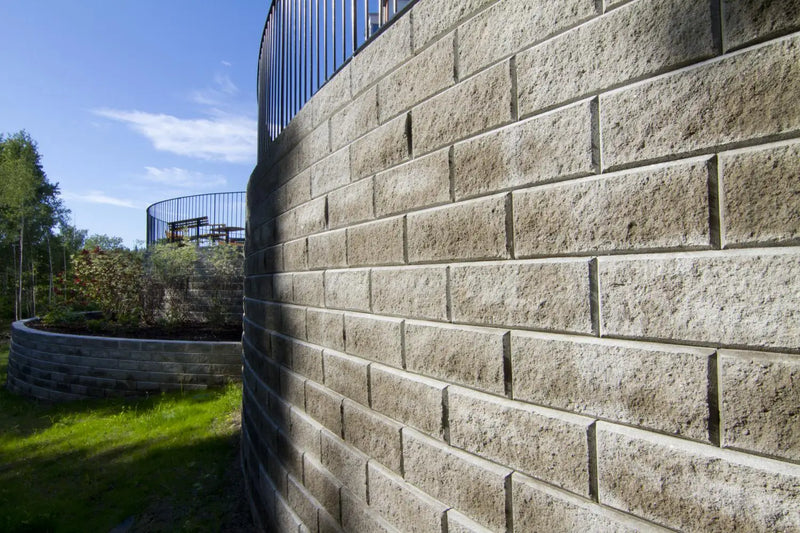

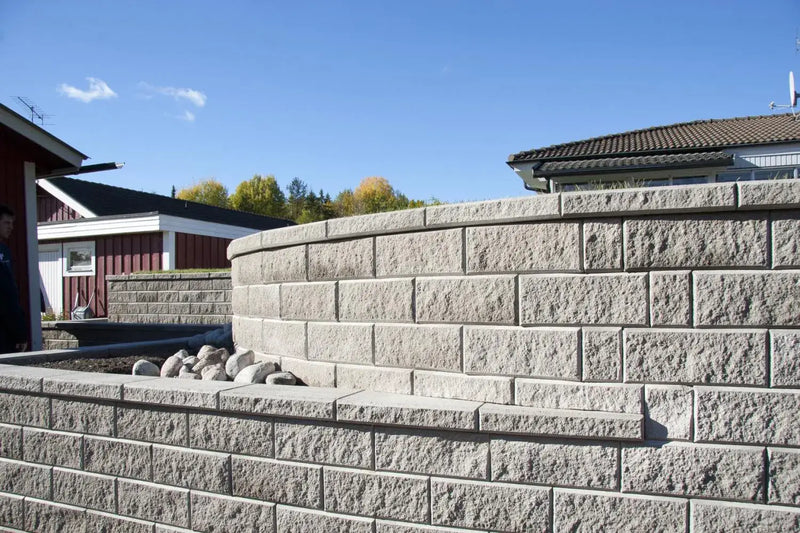

Skarpere kurver med Megawall Kurveblokk

Kurveblokkene finnes som normalblokk og toppblokk og passer både til Megawall Prosjekt og Garden. De kan også brukes som halvblokker. Tilpass dem til linjen og helningen til muren du bygger; Prosjekt skal fortsatt helle bakover.

1. Lim alle kurveblokker til skiftet under. Bruk Benders Betonglim eller tilsvarende.
2. Før geonettet gjennom kurven på samme nivå som resten av muren. Der muren armeres, klippes og tilpasses nettet til kurvens radius. Connectorene skal monteres sammenhengende i kurveblokkene.
3. Tilpass to normalblokker i annethvert skift. Lengdene tilpasses slik at de loddrette fugene kommer i forband. Kurveblokkene forskyves en halv kurveblokk mellom skiftene, som i eksemplene.
4. Avslutt med toppblokk. Lim toppblokkene med Benders Betonglim.

Med kurveblokker kan du også bygge sirkler, blomsterbed og mindre støttemurer.

To eksempler med radius 900 mm

• 45° vinkel: fire kurveblokker i første skift.
• 90° vinkel: sju kurveblokker i første skift.

I begge eksemplene forskyves blokkene en halv kurveblokk i neste skift. Benders' tegninger viser også målet 373 mm ved den tilpassede normalblokken i disse eksemplene.

På smale skjermer kan du sveipe sidelengs i tabellen for å se alle radiusene.

Verdiene er gjengitt fra Benders' forbrukstabell på side 5. Tabellen gjelder kurveblokker og må ikke blandes med minste anbefalte radius for normalblokkene.

8. Hjørner, avslutninger og topp

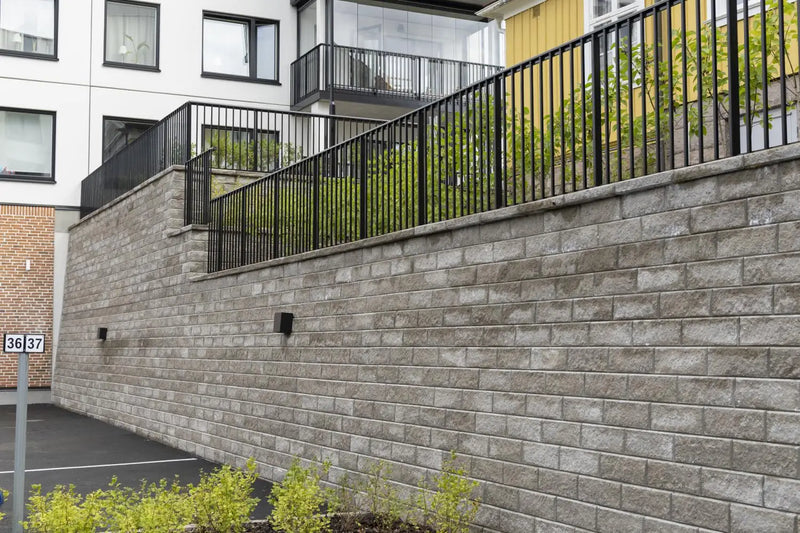

Utvendig 90° hjørne

Legg Megawall Hjørneblokk skift for skift i forband med normalblokkene. Halve fjæren på de aktuelle normalblokkene slås bort, som vist i tegningen. Lim alltid hjørneblokkene med Benders Betonglim eller tilsvarende.

Innvendig 90° hjørne

Begynn byggingen i hjørnet. Hvert skift trekkes cirka 1 cm inn mot hjørnet. Etter såleblokkene brukes normalblokker der halve fjæren slås bort som vist. Også dette hjørnet limes med Benders Betonglim eller tilsvarende.

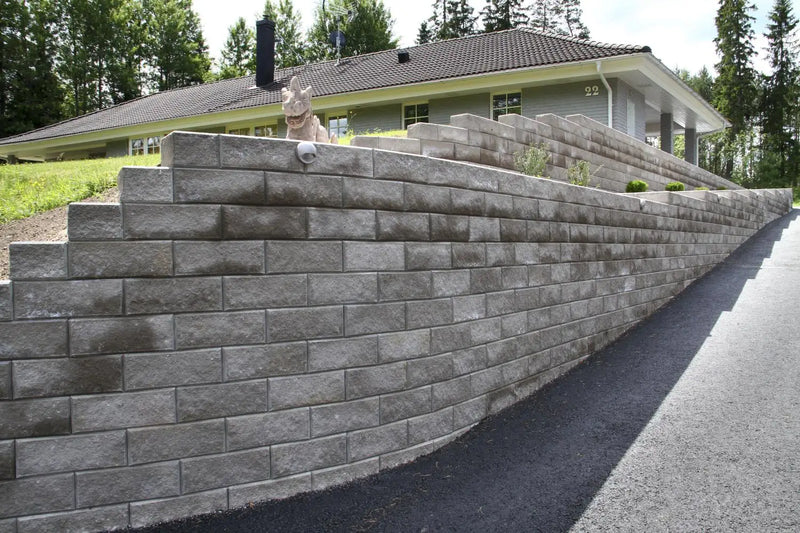

Rette ender, nedtrapping og opptrapping

Bruk hjørneblokker og avslutningsblokker til en rett avslutning av muren, og lim dem fast. Hjørneblokkene brukes også ved trinnvis nedtrapping eller opptrapping.

Portstolper

Benders beskriver også bruk av hjørneblokker til portstolper med bredde 60 cm og høyde opptil 2,5 m. Hjørneblokkene skal alltid limes. Den generelle forutsetningen om faste grunnforhold og nødvendig teknisk vurdering gjelder også her.

Toppblokker og Megatekk

Avslutt muren med toppblokker som limes med Benders Betonglim. Megatekk Toppstein finnes som ekstra tilbehør. Den har samme bruddpreg og fas på sidene som muren og en patinert topp.
